HR 8170

type ST · family 1VP · 20.7 kV maximum anode voltage · 90° deflection · 3 windings · 408 g

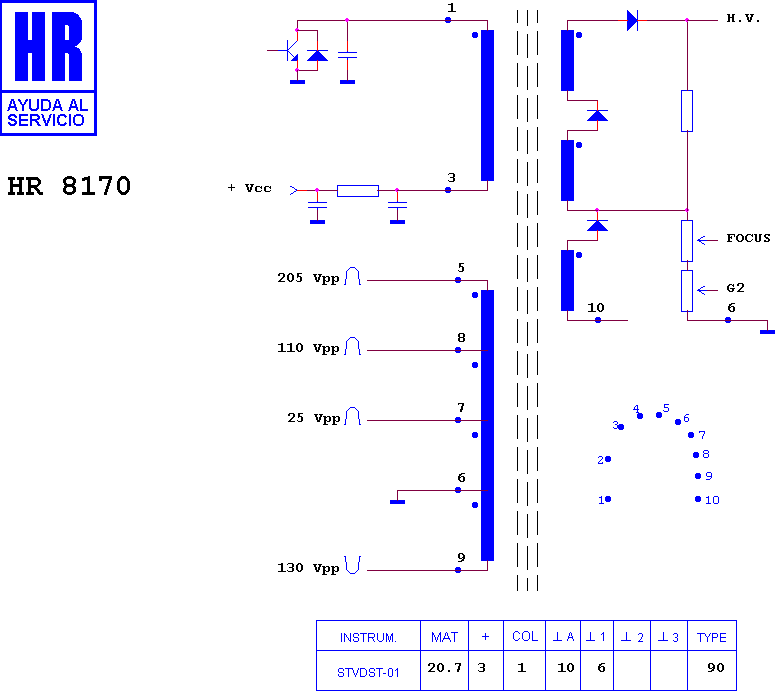

Schematic diagram for HR 8170
schematic

Manufacturer equivalents (13)

1152.7007 · 1152.7007A · A26-30005 Y · AA 26-30005 Y · AA26-00222A · AZ 363004 · FCV20B001A(S) · FSV 20 B 001 A · FSV 20 B 001 AS · FSV 20 B 001 S · FSV21B001 · FSV21B001A · HR 8170

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8787 · HR 7755 · HR 7025 · HR 7120 · HR 7737 · HR 7535 · HR 7410 · HR 7405 · HR 7404 · HR 7188 · HR 8488 · HR 7736

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (8)

MITSUBISHI CT 2963 ENT · MITSUBISHI CT 2963 STX · MITSUBISHI CT 2964 STX · MITSUBISHI CT 2964 TX · SAMSUNG CS 5099 NX 3 X · SAMSUNG CW 28 C 73 NS 8 XEC · SAMSUNG CX 533 CN · TOSHIBA 21 S 03 D
