HR 8436

type ST · family 1YP · 46.2 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

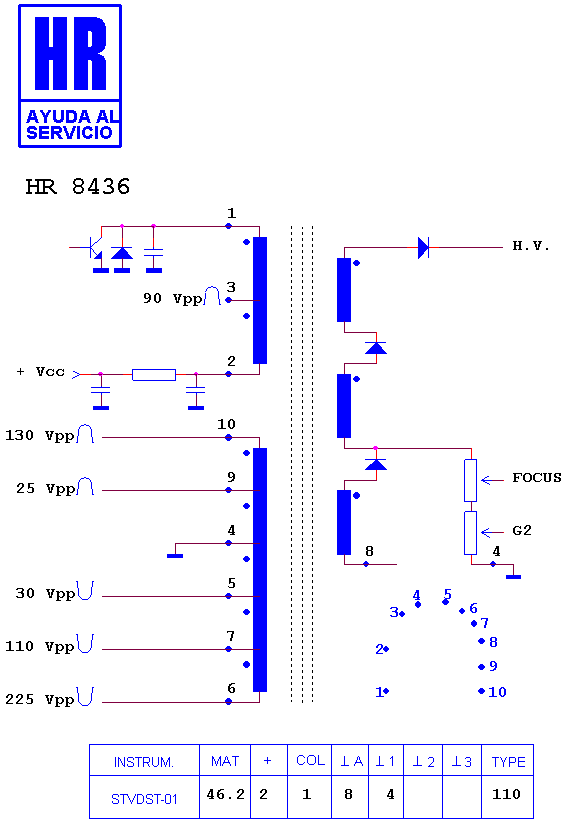

Schematic diagram for HR 8436
schematic

Manufacturer equivalents (8)

23236474 · 23236525 · MSU-1FVG214 · TFB 4131 CD · TFB 4131 DD · TFB4121 · TFB4121BD · TFB4131AD

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8578 · HR 8952 · HR 8406 · HR 8403 · HR 8151 · HR 8853 · HR 8949 · HR 8973 · HR 7433 · HR 6472 · HR 8533 · HR 7802

Fitted to (21)

SEMP TOSHIBA PTP 6-50018 · SEMP TOSHIBA TS 2995 S · SEMP TOSHIBA TV 2986 S · SEMP TOSHIBA TV 2987 · SEMP TOSHIBA TV 2997 SV · SEMP TOSHIBA TVS 2996 S · TOSHIBA 2986 S · TOSHIBA 2987 · TOSHIBA 2996 · TOSHIBA 2997 SV · TOSHIBA TS 29 · TOSHIBA TS 29955 · TOSHIBA TV 2986 S · TOSHIBA TV 2987 · TOSHIBA TV 2987 SU · TOSHIBA TV 2997 P · TOSHIBA TV 2997 SU · TOSHIBA TV 2997 SV · TOSHIBA TVS 286 · TOSHIBA TVS 2995 S · TOSHIBA TVS 2996 S

Search this part in the full database
