HR 8428

20.4 kV maximum anode voltage · 90° deflection · 4 windings · 296 g

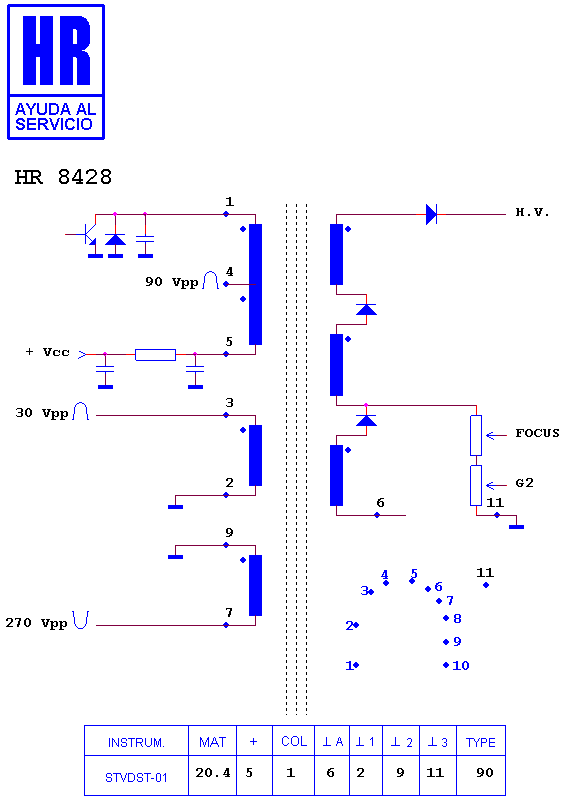

Schematic diagram for HR 8428
schematic (archived)

Manufacturer equivalents (6)

37-BSC2548-05X · AFS340 · BSC25-4805 · FAT30684 · JF0501-19211A · PET22-08

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7514 · HR 7561 · HR 8920 · HR 7211 · HR 8785 · HR 7492 · HR 7774 · HR 7663 · HR 8276 · HR 7098 · HR 8396 · HR 8298

Fitted to (21)

A G BK 1426 PAL/SECAM · CROWN 14 L 4 · FULTON FUL 1460 TXT · GRAETZ CT 37 T · GRAETZ TVC 84 · KARCHER CTV 5314 · MOV TVC 84 · OVP - ORAVA 21 TXT · PROVISION 2177 T · PROVISION CTV 2127 T · PROVISION L 140 T · PROVISION L 140 T PAL-BG · PROVISION L 1410 T · PROVISION L 2121 T · PROVISION ST 2121 T · PROVISION TV 2177 T · RECOR 37 TC 2188 · RECOR 51 TC 2188 · RECOR 54 TC 2188 · RECOR CHASIS TV 2 K · T U TVC 14

Search this part in the full database
