HR 7689

type ST · family 1VP · 28.2 kV maximum anode voltage · 110° deflection · 4 windings · 383 g

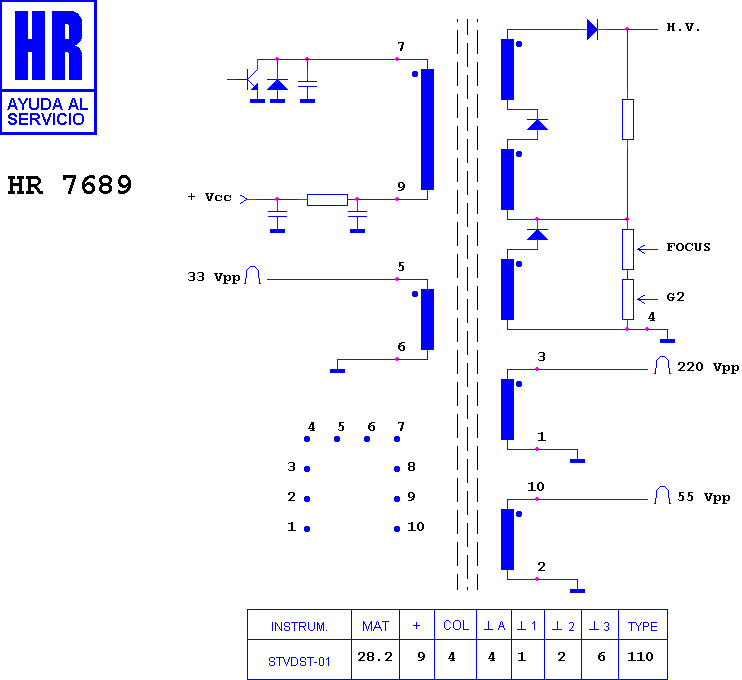

Schematic diagram for HR 7689
schematic

Manufacturer equivalents (7)

28156158 · 4-020-001 · 528156158 · F 1178 · FAT3584 · ME/6329-00 · TR 7369

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7625 · HR 8604 · HR 8832 · HR 46262 · HR 6514 · HR 6244 · HR 7263 · HR 8055 · HR 7398 · HR 8311 · HR 6634 · HR 6465

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (8)

GRANADA 22 C 021 · GRANADA 22 C 022 · GRANADA 22 C 023 · SANYO CTP 7130 · SANYO CTP 7132 · SANYO CTP 7133 · SANYO CTP 7134 · SANYO CTP 7135

Search this part in the full database
