HR 8604

type ST · family 1AP1 · 32.7 kV maximum anode voltage · 110° deflection · 3 windings · 390 g

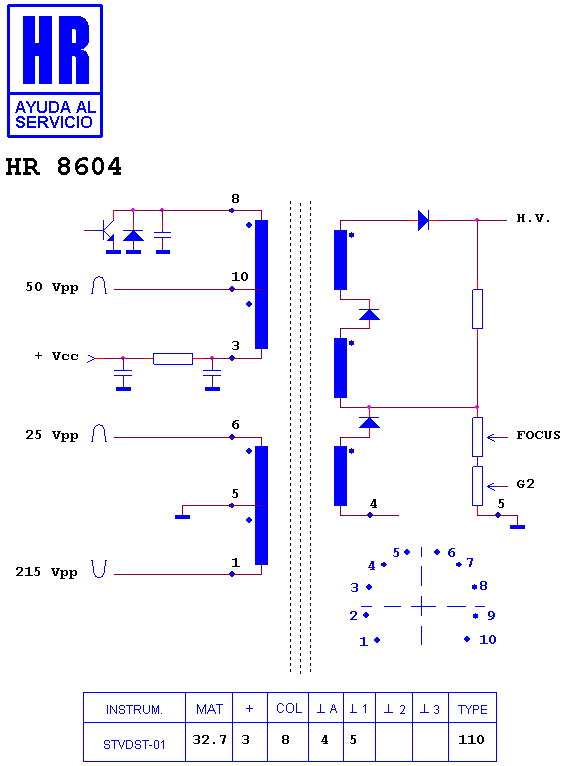

Schematic diagram for HR 8604
schematic

Manufacturer equivalents (21)

003311182 · 003311184 · 105 550 10 C · 105550.10 · 1192.1357 · 1352.3006 · 40330-46 · 40330-46 C · 40330-61 · 604200000311 · A04200000271 · AFS 368 · FAT30705 · HR 8604 · M 12-153 · M 12-92 · M12-155 · RO 712 · RO713 · TR 712 · TR713

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8940 · HR 8046 · HR 8287 · HR 8832 · HR 6465 · HR 6031 · HR 7465 · HR 6248 · HR 7689 · HR 7003 · HR 6514 · HR 6503

Fitted to (5)

FARIMEX TV 7050 VT · MAGNUM TV 7050 VT · MAGNUM TV 750 VT STEREO · SIEMENS TV 7050 VT · TELRA TV 7050 VT
