HR 8046

type ST · family 1AP1 · 35.1 kV maximum anode voltage · 110° deflection · 4 windings · 366 g

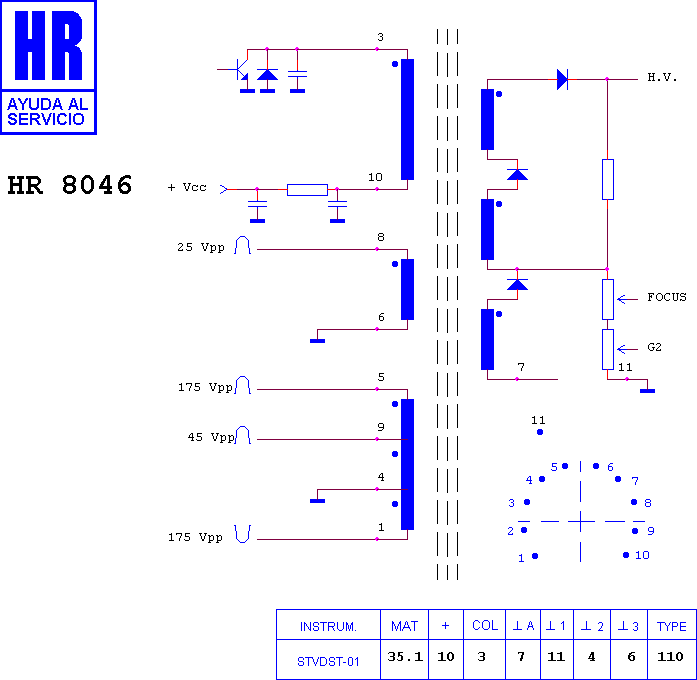

Schematic diagram for HR 8046
schematic

Manufacturer equivalents (9)

094-01084/0.0 · 094-01084/1.8 · 1192.1277 · 1192.1277A · 1362.3023 · 94-01084/0.0 · FAT30452 · HR 8046 · KN30452

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 46262 · HR 8299 · HR 7625 · HR 7624 · HR 6534 · HR 7631 · HR 7632 · HR 7101 · HR 6568 · HR 7465 · HR 6500 · HR 6502

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

SANYO C 2172 · SANYO C 2172 TX · SANYO CHASIS EC 1
