HR 7398

type ST · family 1AP1 · 24.3 kV maximum anode voltage · 110° deflection · 3 windings · 360 g

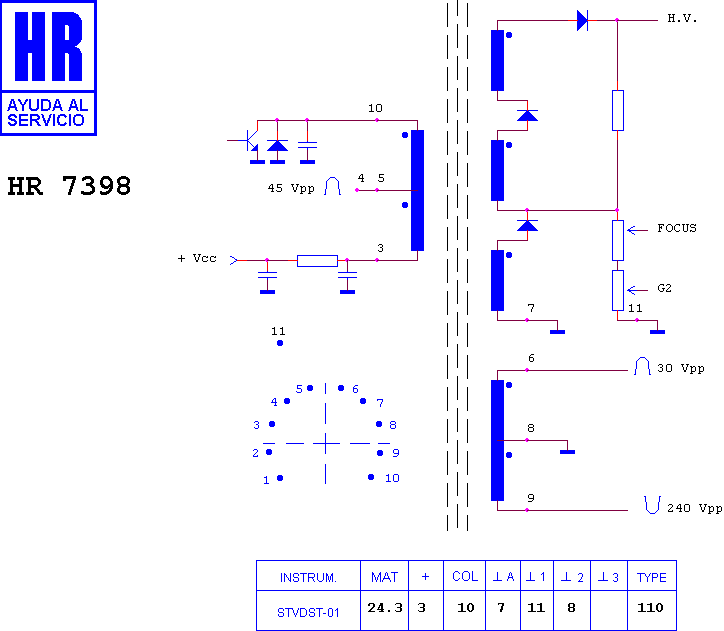

Schematic diagram for HR 7398
schematic

Manufacturer equivalents (34)

001 899 4 · 003311123 · 103624.70 · 114206370 · 1192.0557 · 1192.0557 C · 1192.0637 · 1192.0637 A · 1192.0637 B · 1192.06370 · 1362.3007 · 1362.3050 · 18994 · 40330-18 · 41-320-013 · 41-330-013 · 414 637 · 415 855 · 416 958 · 422 731 · 50270147 · AFS 246 · FAT 30436 · GN 414 637 · GN 415 855 · GN 416 958 · GN 422 731 · KN 30436 · KN 35078 N · M12-95 · PET 32-03 · PET 32-B9 · RO422 · TR422

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8311 · HR 7342 · HR 6031 · HR 8604 · HR 7465 · HR 6465 · HR 6514 · HR 6507 · HR 46241 · HR 6244 · HR 7277 · HR 7625

Fitted to (45)

CROWN - CROWN MUSTANG CTV-EL 6263 · CURTIS MATHES CE 07 B · CURTIS MATHES CHASIS E 5 110§ · GORENJE CHASIS E 5 · GORENJE CHASIS E 5 110§ · GORENJE VOYAGER · GRAETZ CHASIS E 5 110§ · GRAETZ CTV A 63 S · JUMBOTRONIC CHASIS E 5 110§ · JUMBOTRONIC CTV A 63 S · MORAVA TVC 25" · NEI CHASIS E 5 110§ · NEI E 25 G 1 TX · NEI E 25 G 1 TXSN · NEI E 28 G 1 TFXN · QUELLE 013.322 · QUELLE 013.324 · QUELLE 013.324.9 · QUELLE 033.711.3 · QUELLE 065.906 · QUELLE 066.383 · QUELLE 066.841 · QUELLE 066.846 · QUELLE CHASIS E 5 110§ · QUELLE FT 4240 · QUELLE FT 4241 · QUELLE FT 4241 A · QUELLE FT 4243 · QUELLE FT 4243 A · QUELLE FT 4250 A · QUELLE UNIVERSUM FT 4250 A · RADIOTONE 70-35080 · RADIOTONE CHASIS E 5 110§ · RADIOTONE TV 7090 VT · RADIOTONE TV 7090 VT DE LUXE STEREO · SANYO CHASIS E 5 110§ · SANYO CTV A 63 S · TESSLA CHASIS E 5 110§ · TESSLA CHASIS E 5 25-28" · UNIVERSUM 013.324 9 · UNIVERSUM CHASIS E 5 110§ · UNIVERSUM FT 4240 · UNIVERSUM FT 4250 · UNIVERSUM FT 4250 A · UNIVERSUM ST 4250 A
