HR 7263

type ST · family 1AP2 · 23.7 kV maximum anode voltage · 110° deflection · 3 windings · 354 g

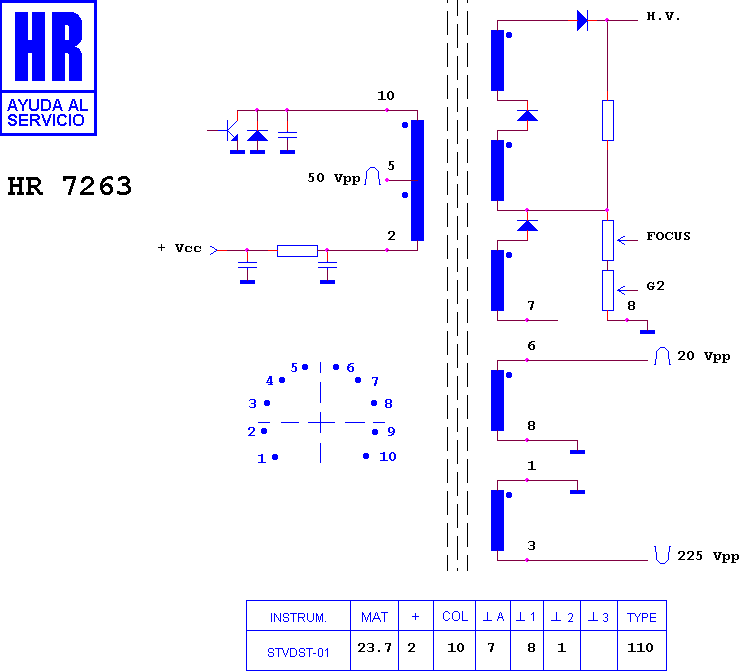

Schematic diagram for HR 7263
schematic

Manufacturer equivalents (10)

003021111 · 003311163 · 59E0100AA-L01 · DK42022B · FAT30180 · M12-134 · RO 194 · RO 694 · SN 013 · TR 694

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7689 · HR 6634 · HR 6043 · HR 6244 · HR 8604 · HR 6031 · HR 6465 · HR 8055 · HR 6389

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

CIHAN ELECTRONIC GRUNDIG CHASIS COC 1 110§ · CROWN CTV C 5070 ST · GRUNDIG CHASIS COC 1 110§ · TENNESSY T 9471 ST
