HR 8055

type ST · family 1AP1 · 22.2 kV maximum anode voltage · 110° deflection · 4 windings · 434 g

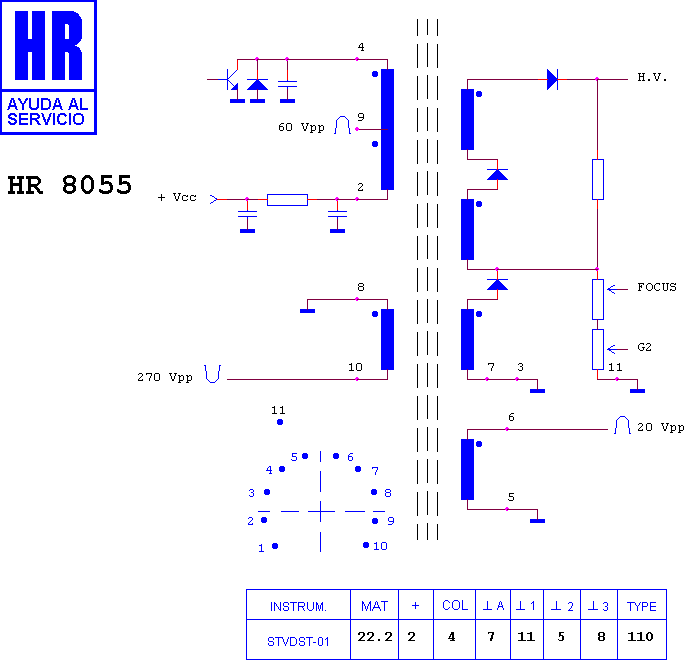

Schematic diagram for HR 8055
schematic

Manufacturer equivalents (19)

003311126 · 042 439 0 · 104586.40 · 10458640.P1 · 105196.10 · 10519610.P1 · 1192.0877 · 1192.0877 D · 1192.0877B · 1362.3030 · 30004522 · 4030002113 · 40330-40 · 40332-22 · 424390 · M 12-97 · RO 178 · RO 808 · TR 178

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6185 · HR 6634 · HR 7689 · HR 7263 · HR 7277

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (27)

ALBA CTV 6682 · ANS 2597 VST · BASIC LINE BL 7212 TXT · BASIC LINE CHASIS 11 AK 12 · BLUE SKY BS 287 NTX · BLUE SKY CHASIS 11 AK 12 · BUSH-MURPHY-RANK 2863 NTX · BUSH-MURPHY-RANK 2867 NTX · BUSH-MURPHY-RANK 2872 NTX · ECRON CHASIS 11 AK 12 · ECRON TV 25 STB · FIRST LINE CHASIS 11 AK 12 · FIRST LINE ST 6398 NTX · FIRST LINE ST 7298 NTX · LAVIS CHASIS 11 AK 12 · LAVIS LA 9528 · PROTECH 7296 · PROTECH CTV 7296 · QUELLE FT 8152 · SCHNEIDER 70 224/P · SCHNEIDER EXCELLENT 100 · SEG 7296 · SEG CT 8000 · VESTEL CHASIS 11 AK 12 · VESTEL E 6371 · WALTHAM CHASIS 11 AK 12 · WALTHAM CT 7292 K

Search this part in the full database
