HR 6461

type ST · family 1BS1 · 33 kV maximum anode voltage · 110° deflection · 4 windings · 384 g

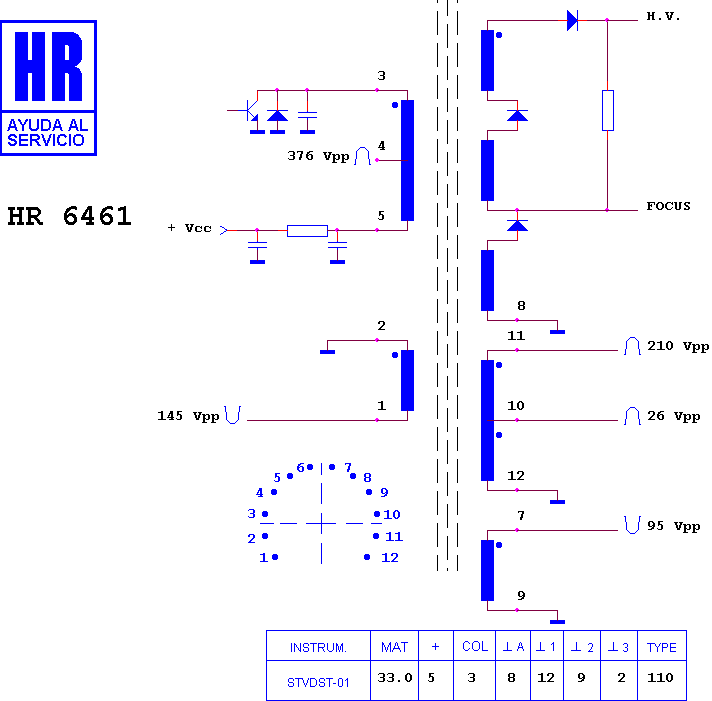

Schematic diagram for HR 6461
schematic
Schematic diagram for HR 6461
accessory sheet

Manufacturer equivalents (5)

100796.60 · 100796G0.P1 · 40308-32 · 534 TX 0300 · FAT 30718

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6458 · HR 7270 · HR 7121 · HR 8727 · HR 8891 · HR 46264 · HR 6459 · HR 8855 · HR 6420 · HR 8802 · HR 80067 · HR 7992

Accessories (1)

Parts the catalogue lists alongside this one. They are separate items, not part of the transformer.

Fitted to (22)

NORDMENDE CHASIS IDC 2 · NORDMENDE SPACE SYSTEM 70 TD · NORDMENDE SPACE SYSTEM 81 PL · NORDMENDE SPACE SYSTEM 81 TD · NORDMENDE SPACE SYSTEM 81 TD PL · NORDMENDE SPECTRA SL 6361 · NORDMENDE SPECTRA SL 72 TDS · NORDMENDE SPECTRA SL 7261 · SABA M 8180 · SABA SV 61 D · SABA SV 81 · SABA SV 81 D · TELEFUNKEN 2 · TELEFUNKEN CINEVISION · THOMSON 81 MXC 95 · THOMSON 81 MXC 95 N · THOMSON 81 MXC 96 · THOMSON 81 MXC 96 L · THOMSON 81 MXC 98 · THOMSON 81 MXC 98 DSL · THOMSON 81 MXC 99 · THOMSON 81 MXC 99 NVCR
