HR 7270

type ST · family 1NP1 · 21.3 kV maximum anode voltage · 90° deflection · 5 windings · 278 g

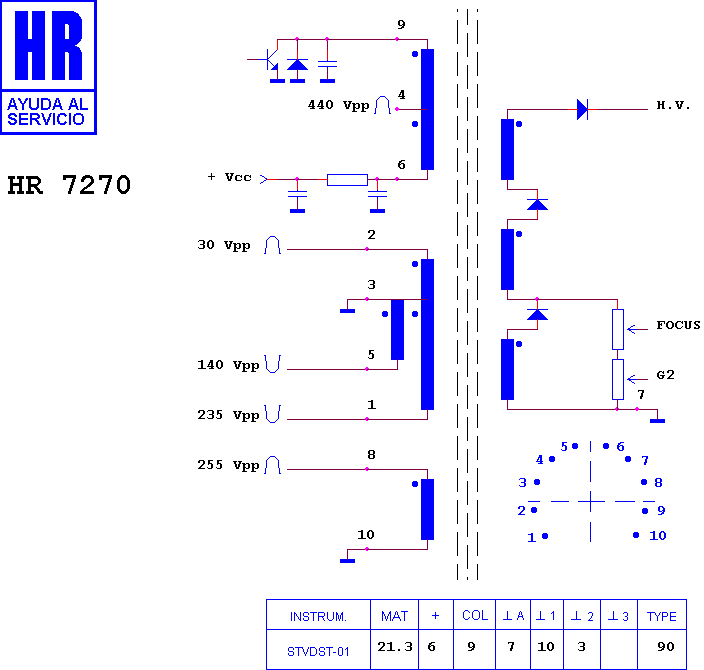

Schematic diagram for HR 7270
schematic

Manufacturer equivalents (6)

003381009 · 473100.91 · 534 TX 0308 · FAT30520 · HR 7270 · KN30520

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8742 · HR 7637 · HR 7375 · HR 80016

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (25)

BRE CHASIS ICC 6 · FERGUSON-THORN-EMI CHASIS ICC 6 · NORDMENDE CHASIS ICC 6 · NORDMENDE GALAXY 45 VP · NORDMENDE GALAXY 45 VT · NORDMENDE GALAXY 45 X · NORDMENDE GALAXY 45 XV · SABA CHASIS ICC 6 · SABA M 4507 · SABA M 4507 VT · TELEFUNKEN 176 · TELEFUNKEN 250 MV · TELEFUNKEN 251 MT · TELEFUNKEN 521 T · TELEFUNKEN 526 MT · TELEFUNKEN CHASIS ICC 6 · TELEFUNKEN F 521 T · TELEFUNKEN F 526 MT · TELEFUNKEN MP 176 · TELEFUNKEN P 250 MV · TELEFUNKEN P 251 MT · TELEFUNKEN PALCOLOR F · TELEFUNKEN PALCOLOR MP · TELEFUNKEN PALCOLOR P · THOMSON CHASIS ICC 6
