HR 6420

type ST · family 1BS2 · 35 kV maximum anode voltage · 110° deflection · 3 windings · 366 g

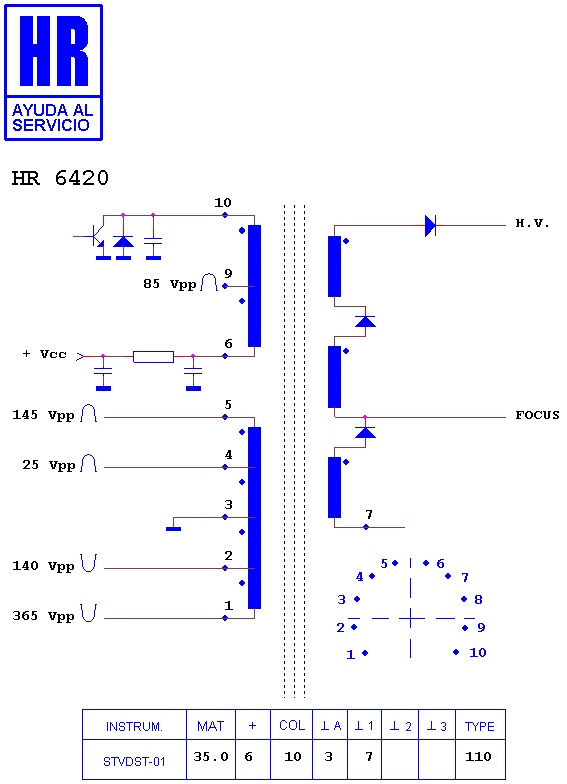

Schematic diagram for HR 6420
schematic (archived)

Manufacturer equivalents (2)

047 105 106 · 47105106

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7480 · HR 7121 · HR 8727 · HR 7364 · HR 6380 · HR 7992 · HR 8963 · HR 6459 · HR 80056 · HR 8494 · HR 6461 · HR 8957

Fitted to (18)

NEC 12 T 311 PB · NEC 14 C 412 · NEC 14 T 412 · NEC 14 T 412 PBG · NEC 14 T 412 PBP · NEC 14 T 412 PI · NEC 14 T 412 SB · NEC 14 T 412 SK · NEC 14 T 413 · NEC 14 T 413 PB · NEC 14 T 413 PBG · NEC 14 T 413 SK · NEC 14 T 413 SK (CZ) · NEC C 1417 · NEC C 1418 · NEC C 1420 · NEC C 1814 · PHILCO 14 C 82 RC

Search this part in the full database
