HR 80067

type ST · family 1VP2 · 39 kV maximum anode voltage · 110° deflection · 3 windings · 403 g

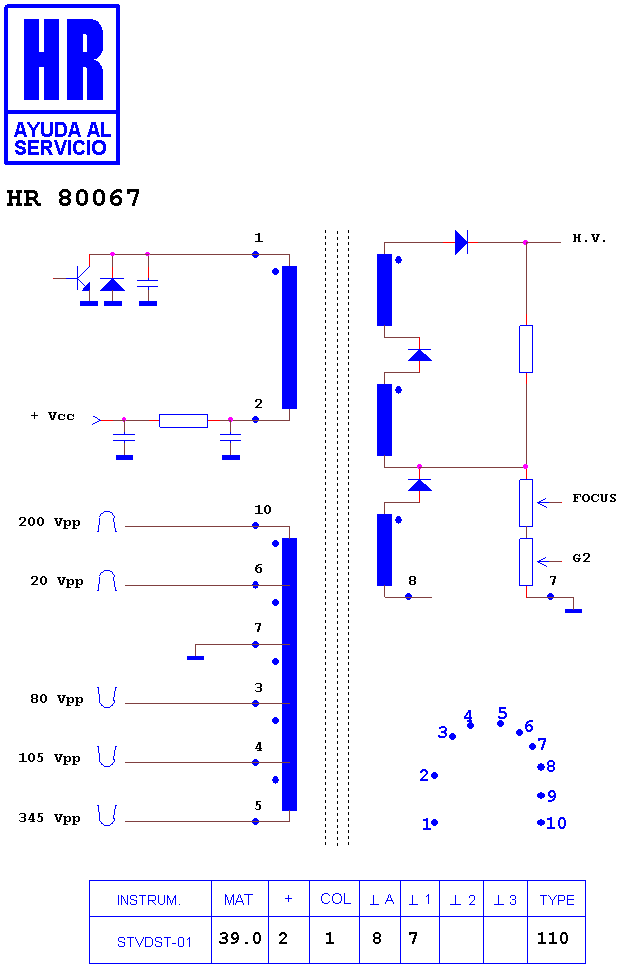

Schematic diagram for HR 80067
schematic (archived)

Manufacturer equivalents (19)

003313132 · 040.150 EL 1 · 040.150 R-E 1 · 040.150 R-EL 1 · 040.150 R-T 1 · 040152EL1 · 040152RE1 · 040152REL1 · 1142.7014 · 1142.7014 A · 1152.7014 · 1152.7014 A · 3313132 · 75955.116.30 · 75955.116.3000 · 75955.122.4200 · HR 80067 · RO 933 · TR 933

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8727 · HR 7121 · HR 80010 · HR 6699 · HR 8959 · HR 6459 · HR 8855 · HR 8771 · HR 8416 · HR 6461 · HR 8624 · HR 6458

Fitted to (26)

BEKO - BEKOTEKNIK CHASIS K 5 · GRUNDIG 55-2502 FR · GRUNDIG 55-2502 TOP · GRUNDIG 55-2502 TOP IT · GRUNDIG 55-2502/5 TOP · GRUNDIG 55-2502/5 TOPSK · GRUNDIG 55-2502/7 TOP · GRUNDIG 55-2502/8 TOPFR · GRUNDIG 55-5501/8 TOP · GRUNDIG ARCANCE 55 FLAT MF · GRUNDIG CHASIS K 1 · GRUNDIG ELEGANCE 21 FLAT TVD · GRUNDIG ELEGANCE 55 FLAT MF · GRUNDIG MF 55-2502 TOP · GRUNDIG MF 55-2502 TOP IP · GRUNDIG MF 55-2502 TOP IT · GRUNDIG MF 55-2502/5 TOP · GRUNDIG MF 55-2502/5 TOP SK · GRUNDIG MF 55-2502/8 TOP · GRUNDIG MF 55-2502/8 TOP FR · GRUNDIG MF 55-5501/8 TOP · GRUNDIG SUPER COLOR MF · GRUNDIG TVD 55-2502 FR · GRUNDIG TVD 55-2502/5 TOP · GRUNDIG TVD 55-2502/7 TOP · TEVION TV 5552
