HR 8685

30.6 kV maximum anode voltage · 110° deflection · 3 windings · 390 g

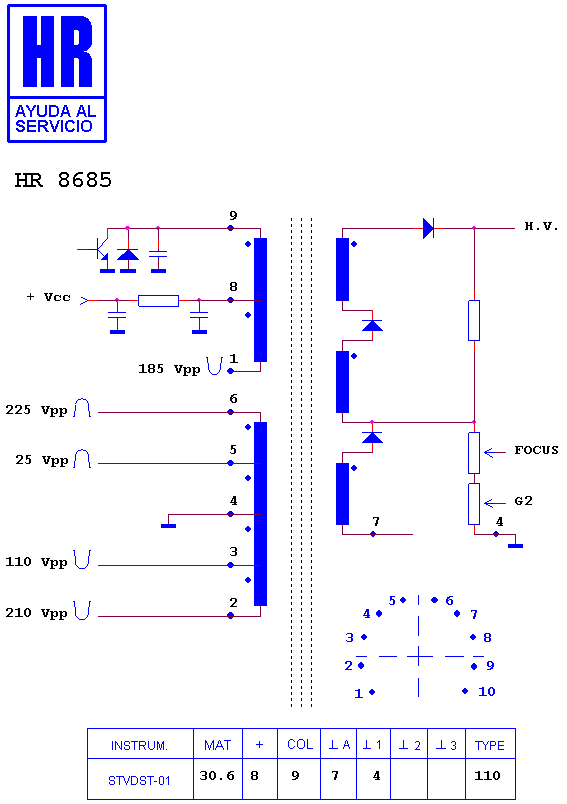

Schematic diagram for HR 8685
schematic (archived)

Manufacturer equivalents (11)

016650301 · 1352.2044 A · 1352.3044 · 1352.3044A · 1352.3044B · 1352.3044D · 1352.3044F · 29201.665.03 · 29201.665.0301 · 29221.665.0301 · HR 8685

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7140 · HR 8723 · HR 8902 · HR 80030 · HR 80032 · HR 7360 · HR 7374 · HR 8346 · HR 5646 · HR 8954 · HR 7107 · HR 8681

Fitted to (16)

GRUNDIG 72-2104 DOLBY · GRUNDIG 72-2104 DOLBY · GRUNDIG 72-2104/8 DOLBY · GRUNDIG 72-3101/8 DOLBY · GRUNDIG 72-9101/8 DOLBY · GRUNDIG CHASIS CUC 2131 · GRUNDIG CHASIS CUC 2131 M · GRUNDIG ELEGANCE 72 FLAT MF · GRUNDIG LEEMAXX FLAT MF · GRUNDIG MF 72-3101/8 DOLBY · GRUNDIG MF 72-9101/8 DOLBY · GRUNDIG SEDANCE 72 ST · GRUNDIG SEDANCE 72 ST · GRUNDIG ST 72-2104 DOLBY · GRUNDIG ST 72-2104/8 DOLBY · GRUNDIG SUPER COLOR ST
