HR 8228

type ST · family 1AP1 · 36.3 kV maximum anode voltage · 110° deflection · 4 windings · 390 g

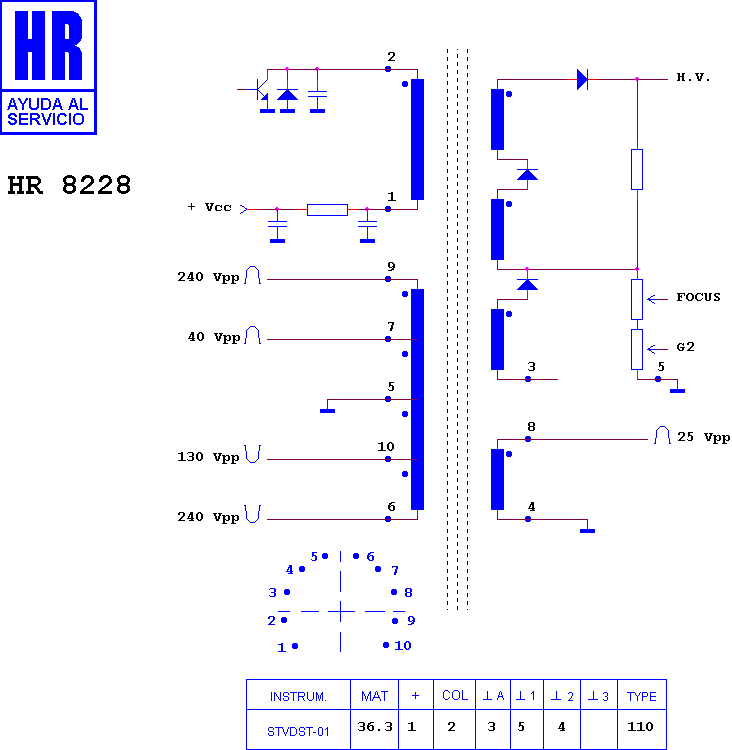

Schematic diagram for HR 8228
schematic

Manufacturer equivalents (16)

003311173 · 104525.40 · 104525.E0P2 · 10541130 · 36141980 · 40330-12 · 40330-44 · AFS 341 · F36N.3001 · FAT30667 · HR 8228 · M12-144 · PET19-E5B · RO391 · TA/800 · TR391

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7360 · HR 80030 · HR 7870 · HR 80032 · HR 7694 · HR 7027 · HR 7831 · HR 8902 · HR 8398 · HR 8991 · HR 8543 · HR 8157

Fitted to (39)

BRE 85 739 SL · BRE CHASIS TX 92 · BRE CHASIS TX 92 F · FERGUSON-THORN-EMI CHASIS TX 92 · FERGUSON-THORN-EMI CHASIS TX 92 F · FERGUSON-THORN-EMI T 78 N · NORDMENDE CHASIS TX 92 · NORDMENDE CHASIS TX 92 F · SABA 320 M/TX 92 · SABA CHASIS TX 92 · SABA CHASIS TX 92 F · SABA M 8505 · SABA M 8505 SLT · SABA M 8505 VT · SABA T 7060 SH · TELEFUNKEN 2170 H · TELEFUNKEN CHASIS TX 92 · TELEFUNKEN CHASIS TX 92 F · TELEFUNKEN DS 2170 H · TELEFUNKEN DS 2176 H · TELEFUNKEN DS 2865 H · TELEFUNKEN MG 3375 H · TELEFUNKEN PALCOLOR DS · THOMSON 21 DS 64 H · THOMSON 21 DS 70 H · THOMSON 21 DS 73 H · THOMSON 21 DS 74 H · THOMSON 21 DS 76 H · THOMSON 25 DH 70 H · THOMSON 25 DH 89 HL · THOMSON 25 PH 70 H · THOMSON 28 DG 76 DT · THOMSON 33 MN 79 H · THOMSON 63 MT 68 H · THOMSON 72 MT 68 H · THOMSON CHASIS TX 92 · THOMSON CHASIS TX 92 F · THOMSON HTM 28000 · THOMSON M 8505
