HR 8398

type ST · family 1YP · 31.5 kV maximum anode voltage · 110° deflection · 3 windings · 372 g

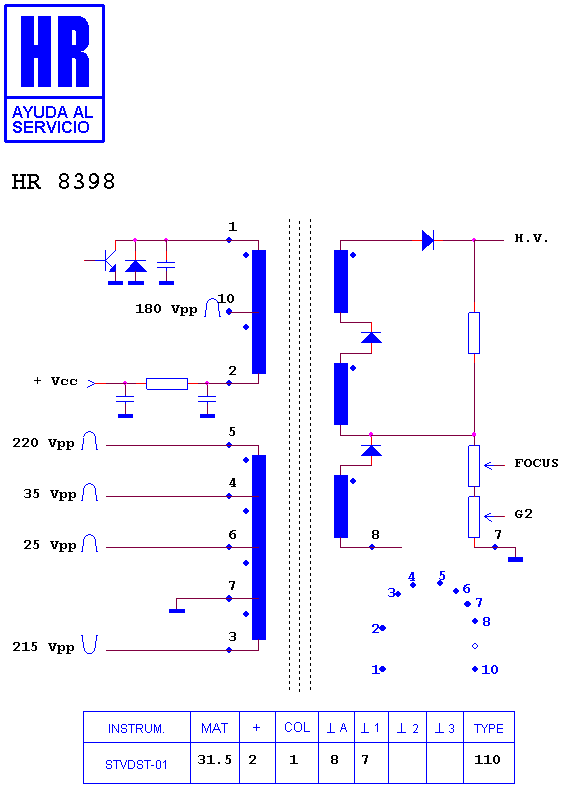

Schematic diagram for HR 8398
schematic

Manufacturer equivalents (1)

TLF 15566 F

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80030 · HR 7823 · HR 8686 · HR 7694 · HR 7831 · HR 6382 · HR 7870 · HR 8228 · HR 7360 · HR 46276 · HR 7114 · HR 8501

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS POTENTIOMETER CONNECTED INTERNALLY AND THE SCREEN CIRCUIT IS NOT USED

Fitted to (15)

PANASONIC - MATSUSHITA CHASIS EURO 1 · PANASONIC - MATSUSHITA TX 25 A 3 · PANASONIC - MATSUSHITA TX 25 A 3 C · PANASONIC - MATSUSHITA TX 25 A 3 E · PANASONIC - MATSUSHITA TX 25 W 3 · PANASONIC - MATSUSHITA TX 25 W 3 BK · PANASONIC - MATSUSHITA TX 25 W 3 C · PANASONIC - MATSUSHITA TX 25 W 3 E · PANASONIC - MATSUSHITA TX 25 W 3 F · PANASONIC - MATSUSHITA TX 28 W 3 · PANASONIC - MATSUSHITA TX 28 W 3 C · PANASONIC - MATSUSHITA TX 28 W 3 E · PANASONIC - MATSUSHITA TX 29 A 3 · PANASONIC - MATSUSHITA TX 29 A 3 E · PANASONIC - MATSUSHITA TX 29 W 3
