HR 8686

30.9 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

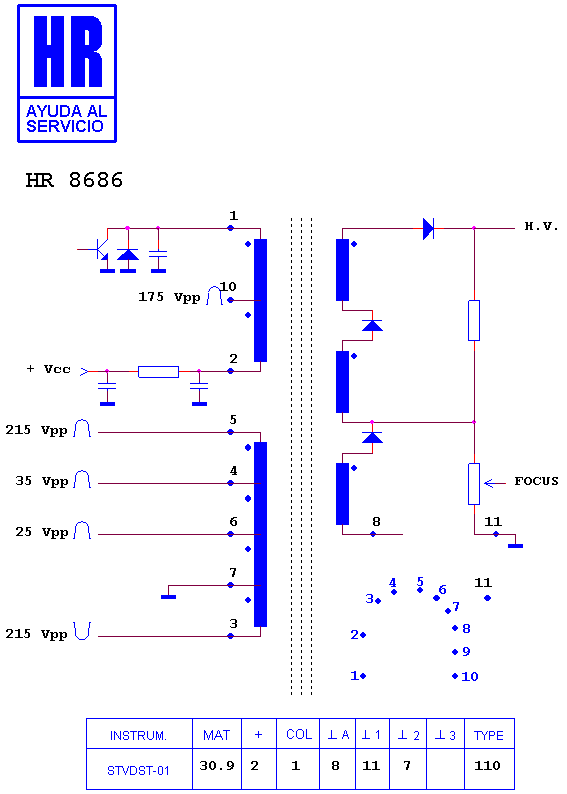

Schematic diagram for HR 8686
schematic (archived)

Manufacturer equivalents (2)

FAT30641 · TLF15571F

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8398 · HR 7694 · HR 7831 · HR 7870 · HR 6382 · HR 8228 · HR 7360 · HR 46276 · HR 7447 · HR 7114 · HR 7027 · HR 8501

Fitted to (11)

PANASONIC - MATSUSHITA CHASIS EURO 1 · PANASONIC - MATSUSHITA CHASIS EURO 1 M · PANASONIC - MATSUSHITA TX 25 A 3 C · PANASONIC - MATSUSHITA TX 25 AD 1 C · PANASONIC - MATSUSHITA TX 29 A 3 · PANASONIC - MATSUSHITA TX 29 A 3 A · PANASONIC - MATSUSHITA TX 29 A 3 C · PANASONIC - MATSUSHITA TX 29 A 3 CF · PANASONIC - MATSUSHITA TX 29 A 3 E · PANASONIC - MATSUSHITA TX 29 AD 1 C · PANASONIC - MATSUSHITA TX 29 AD 1 F
