HR 7831

type ST · family 1YP · 29.1 kV maximum anode voltage · 110° deflection · 3 windings · 402 g

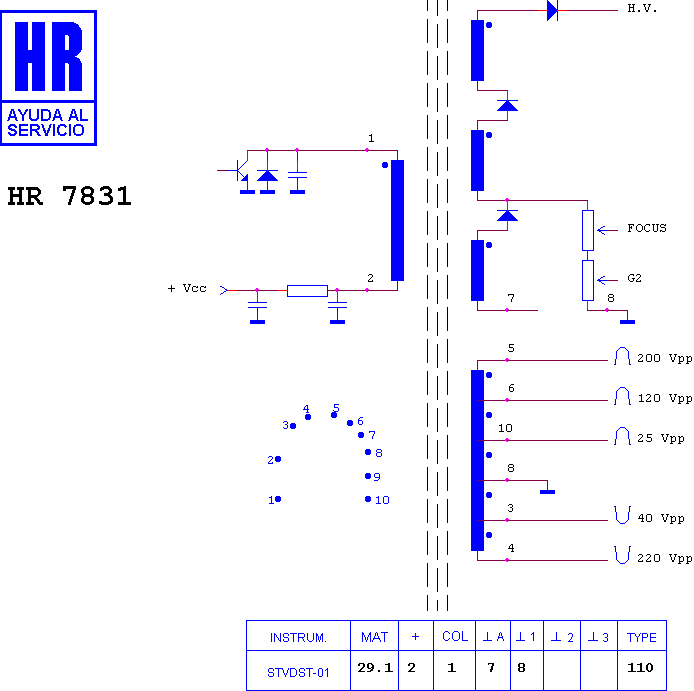

Schematic diagram for HR 7831
schematic

Manufacturer equivalents (3)

2435064 · J 2435064 · TR 7449

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80030 · HR 80108 · HR 8398 · HR 8438 · HR 80130 · HR 8723 · HR 8814 · HR 8686 · HR 7823 · HR 80081 · HR 7700 · HR 7694

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (7)

HITACHI C 25 P 228 · HITACHI C 25 P 250 TX · HITACHI C 25 S 250 · HITACHI C 25-5250 · HITACHI CL 2859 RA · HITACHI CL 2859 TA · HITACHI CS 2559 TN
