HR 7028

type ST · family 1AP2 · 22.7 kV maximum anode voltage · 90° deflection · 4 windings · 322 g

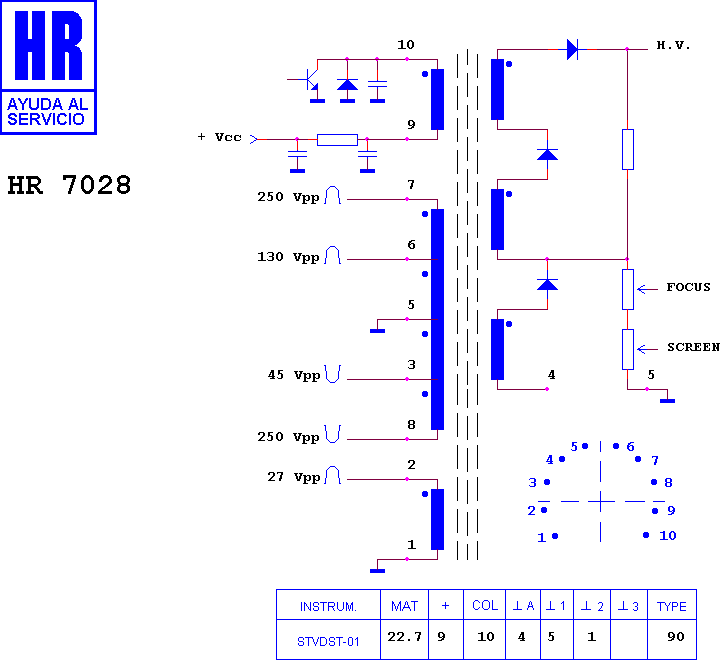

Schematic diagram for HR 7028
schematic

Manufacturer equivalents (8)

038888 · 1105.0437 · 1105.1085 · 280247207 · 46 200 1022 · 55 500 5007 · FAT3888 · ME/6032-00

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7081 · HR 6590 · HR 7633 · HR 7702 · HR 6397 · HR 8573 · HR 80076 · HR 8958 · HR 7820 · HR 6130 · HR 7837 · HR 7282

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (57)

DUMONT 8210 · KARCHER CTV 3020 · KARCHER CTV 4020 · KARCHER CTV 4032 · KARCHER CTV 4037 · LENCO LV 1602 M BI AUDIO · LENCO LV 2101 M · QUASAR B 121 LH BIFONICO · QUASAR CHASIS CTV 200 90§ · QUASAR CHASIS T 88 90§ · QUASAR CUBO M 121 C MONO · QUASAR DOMINO D 121 M MONO · QUASAR DOMINO M 121 D MONO · QUASAR LINE B 121 L BI AUDIO · QUASAR M 120 C MONO · QUASAR M 121 CH MONO · QUASAR MINI A 116 · QUASAR MINI B 116 · QUASAR MINI M 114 · QUASAR MINI M 116 · QUASAR MINI M 116 P · QUASAR MINI P 39 A 116 P · QUASAR MINI P 39 B 116 P · QUASAR MINI P 39 M 116 P · QUASAR S 221 CH STEREO · QUASAR S 221 LH STEREO · QUASAR WIND 20" · QUASAR WIND M 120 P · SAMBER'S / NUOVA SAMBER'S 90§ · SAMBER'S / NUOVA SAMBER'S B 121 LH BIFONICO · SAMBER'S / NUOVA SAMBER'S CHASIS CTV 200 90§ · SAMBER'S / NUOVA SAMBER'S CHASIS T 88 90§ · SAMBER'S / NUOVA SAMBER'S CUBO · SAMBER'S / NUOVA SAMBER'S CUBO M 121 C MONO · SAMBER'S / NUOVA SAMBER'S DOMINO · SAMBER'S / NUOVA SAMBER'S DOMINO D 121 M MONO · SAMBER'S / NUOVA SAMBER'S DOMINO M 121 D MONO · SAMBER'S / NUOVA SAMBER'S DRIVE 20" · SAMBER'S / NUOVA SAMBER'S FLY 14" · SAMBER'S / NUOVA SAMBER'S LINE · SAMBER'S / NUOVA SAMBER'S LINE B 121 L BI AUDIO · SAMBER'S / NUOVA SAMBER'S M 120 C MONO · SAMBER'S / NUOVA SAMBER'S M 121 CH MONO · SAMBER'S / NUOVA SAMBER'S MINI 16" · SAMBER'S / NUOVA SAMBER'S MINI A 116 · SAMBER'S / NUOVA SAMBER'S MINI B 116 · SAMBER'S / NUOVA SAMBER'S MINI M 114 · SAMBER'S / NUOVA SAMBER'S MINI M 116 · SAMBER'S / NUOVA SAMBER'S MINI M 116 P · SAMBER'S / NUOVA SAMBER'S MINI P 39 A 116 P · SAMBER'S / NUOVA SAMBER'S MINI P 39 B 116 P · SAMBER'S / NUOVA SAMBER'S MINI P 39 M 116 P · SAMBER'S / NUOVA SAMBER'S S 221 CH STEREO · SAMBER'S / NUOVA SAMBER'S S 221 LH STEREO · SAMBER'S / NUOVA SAMBER'S SIM · SAMBER'S / NUOVA SAMBER'S WIND 20" · SAMBER'S / NUOVA SAMBER'S WIND M 120 P

Search this part in the full database
