HR 7081

type ST · family 1AP2 · 21.4 kV maximum anode voltage · 90° deflection · 4 windings · 320 g

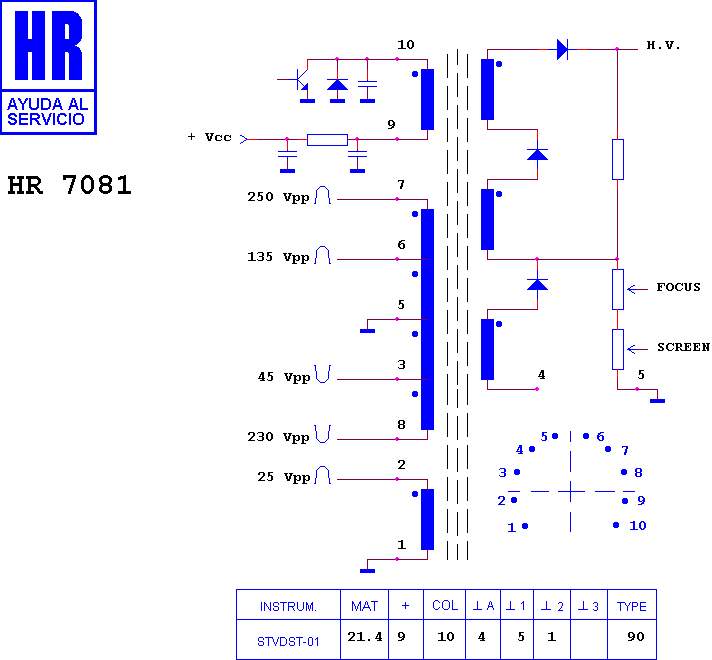

Schematic diagram for HR 7081
schematic

Manufacturer equivalents (4)

1105.0617 · FAT30503 · KN30503 · ME/6033-00

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7028 · HR 6590 · HR 7605 · HR 7633 · HR 8904 · HR 6397 · HR 7702 · HR 7333 · HR 8573 · HR 8958 · HR 7964 · HR 6223

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (1)

SAMBER'S / NUOVA SAMBER'S 90§ ORION
