HR 7135

type ST · family 1NP1 · 23.2 kV maximum anode voltage · 90° deflection · 4 windings · 278 g

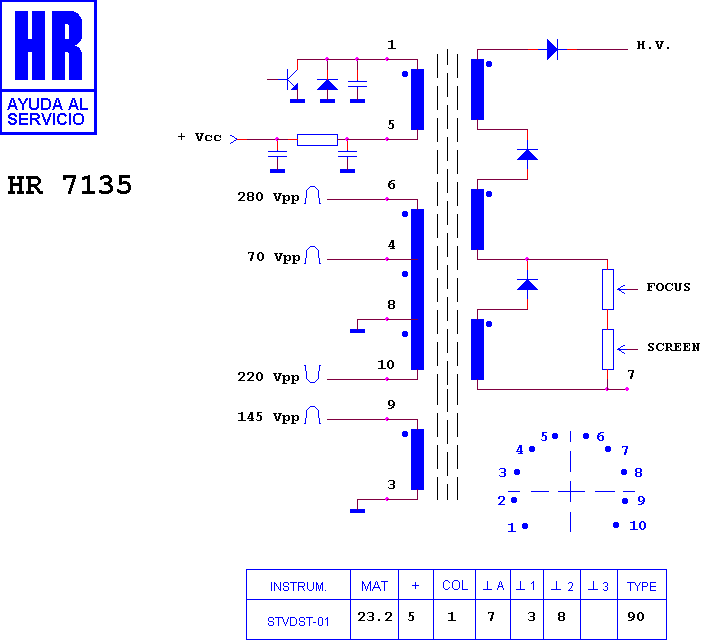

Schematic diagram for HR 7135
schematic

Manufacturer equivalents (9)

003031012 · 2433721 · BSC 0409 · FAT3973 · KN3973 · ME/6180-00 · RO 013 · RO 13 · TR 013

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7518 · HR 8573 · HR 7839 · HR 7488 · HR 7772 · HR 7816 · HR 7633 · HR 7817 · HR 7809 · HR 6039 · HR 6093 · HR 7605

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (11)

HITACHI CMT 2080 · HITACHI CMT 2083 · HITACHI CMT 2085 · HITACHI CMT 2091 · HITACHI CPC 2088 · HITACHI CPT 2079 · HITACHI CPT 2084 · HITACHI CPT 2085 · HITACHI CPT 2087 · HITACHI CPT 2088 · HITACHI CPT 2091

Search this part in the full database
