HR 80076

24.2 kV maximum anode voltage · 90° deflection · 4 windings · 296 g

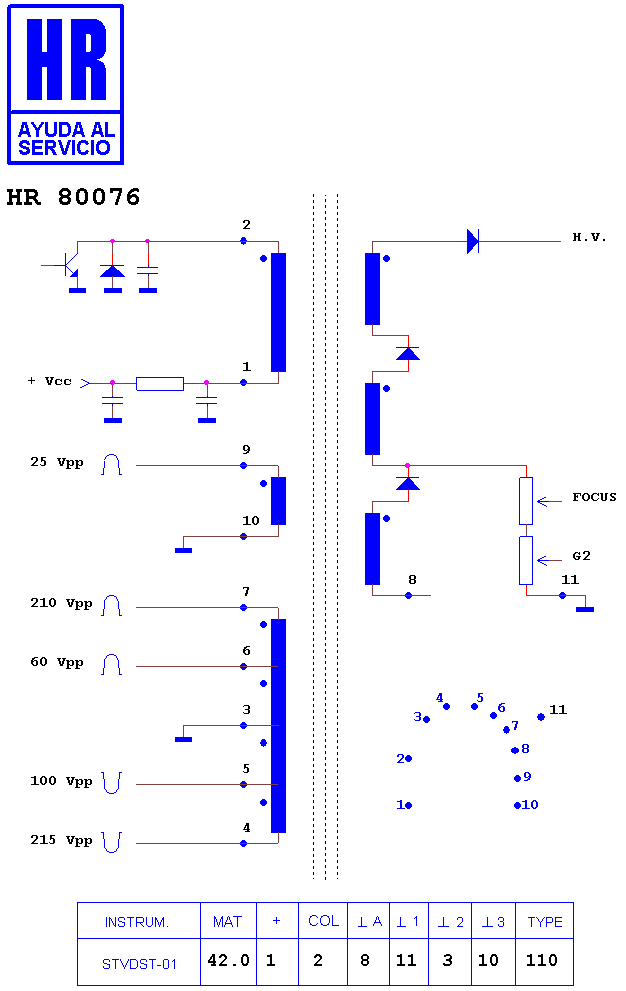

Schematic diagram for HR 80076
schematic (archived)

Manufacturer equivalents (14)

10831053 · 108478.50 · 1142.5181 · 13822152 · 312813822152 · 313010831053 · 313L10831053 · 313P10831053 · 313T10831053 · 40337-78 · DV2094/22151 · DV2094/22152 · OV2094/22151 · OV2094/22152

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8958 · HR 8904 · HR 6555 · HR 6357 · HR 8573 · HR 7817 · HR 8263 · HR 7633 · HR 6407 · HR 6408 · HR 8087 · HR 8928

Fitted to (49)

BLUE SKY BS 14 T · ELBE 14 T 9104 · GRUNDIG 3760 · GRUNDIG CHASIS CTUAA · GRUNDIG GT · GRUNDIG GT 3760 · MCX CHASIS CTU-AA · MCX CHASIS CTU-AB · MCX CHASIS S CTU-AB · MCX S CTU-AB · MCX SILVER E 800 · MCX TC 1437 X SILVER · PHILIPS CHASIS CTU AA · PHILIPS CHASIS CTU AB · SCHNEIDER ET 891 · SCHNEIDER ETV 891 · SCHNEIDER STV 3671 · SEI-SINUDYNE 14314 · SEI-SINUDYNE 14314 · SEI-SINUDYNE 14354 · SEI-SINUDYNE 14354 · SEI-SINUDYNE MAMBO TLV · SEI-SINUDYNE MAMBO TVL · SEI-SINUDYNE MAMBO TVLS · SEI-SINUDYNE TVLS · SIERA CHASIS CTS-AA · SIERA SG 1420 N · SINUDYNE 14314 · SINUDYNE 14314 · SINUDYNE 14354 · SINUDYNE 14354 · SINUDYNE MAMBO TLV · SINUDYNE MAMBO TVL · SINUDYNE MAMBO TVLS · SINUDYNE TVLS · SLG CTUAB · TECNIMAGEN 14 TN · TECNIMAGEN 14 TN CTS AA · TECNIMAGEN 14 TXS · TECNIMAGEN 14 TXS CTU AA · TECNIMAGEN CHASIS CTS · TECNIMAGEN CHASIS CTS-CTE · TECNIMAGEN CHASIS CTU · TECNIMAGEN CHASIS CTU-AA · TECNIMAGEN CHASIS CTU-AB · TECNIMAGEN USVH · TENSAI CTV 1420 PX · TENSAI TCT 1420 PX · TENSAI TCT 1420 PX CT
