HR 8092

type ST · family 1NP1 · 21.8 kV maximum anode voltage · 90° deflection · 4 windings · 320 g

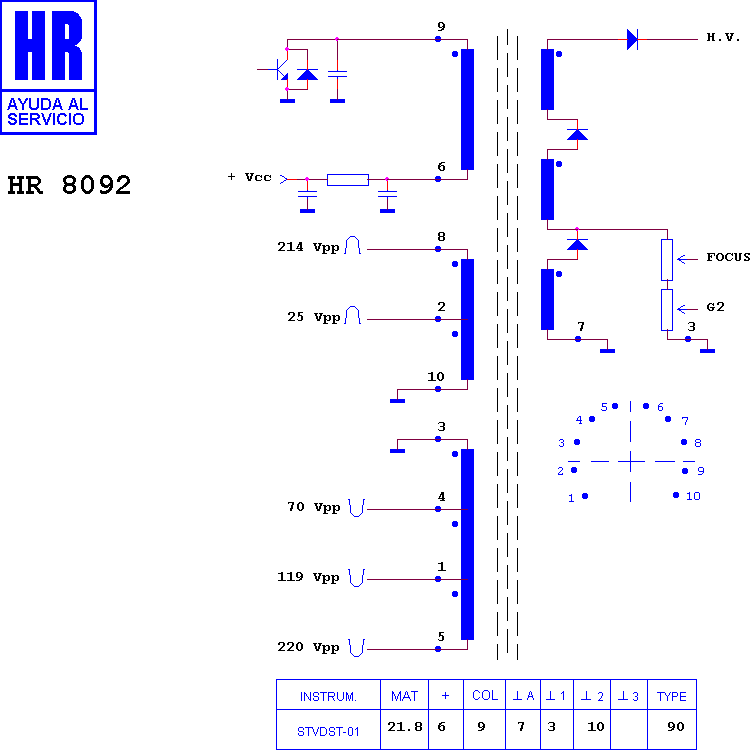

Schematic diagram for HR 8092
schematic

Manufacturer equivalents (4)

201649.50 · 534 TX 0343 · FAT30638 · FCV 2010 E 04

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7264 · HR 7598 · HR 7273 · HR 7272 · HR 8067 · HR 7275 · HR 6223 · HR 7655 · HR 6357 · HR 80076 · HR 7817 · HR 7868

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (11)

BRE 51 292 T · FERGUSON-THORN-EMI C 49 F · NORDMENDE CHASIS TX 90 · SABA 51 K 30 · SABA 51 K 40 · SABA CHASIS TX 90 · SABA M 51 K 30 VT · SABA M 5106 · SABA SDM 51 K 30 · TELEFUNKEN CHASIS TX 90 · THOMSON CHASIS TX 90
