HR 7272

type ST · family 1AP1 · 19 kV maximum anode voltage · 90° deflection · 3 windings · 328 g

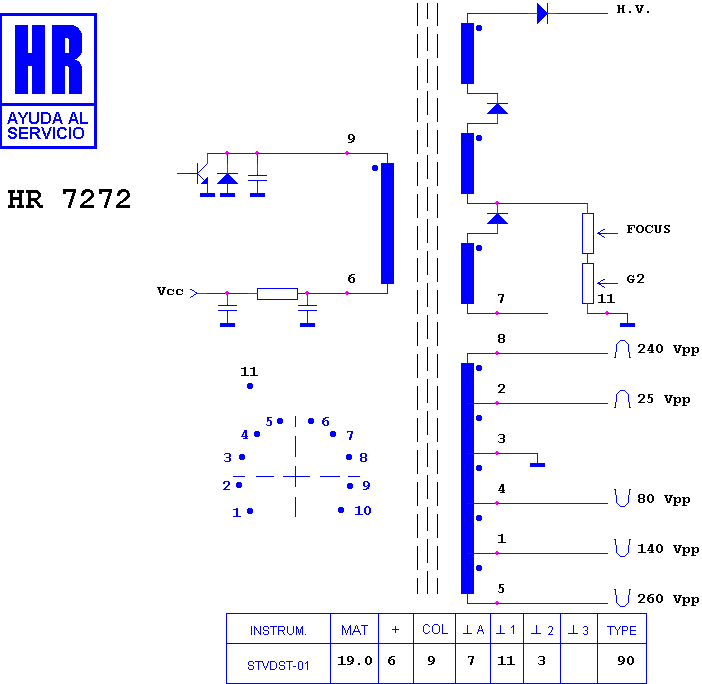

Schematic diagram for HR 7272
schematic

Manufacturer equivalents (8)

200185.80 · 201827.60 · 243.887 · 2436911 · 2436914 · 309 311 007 · 4900 078 247 · 534 TX 0287

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8092 · HR 7273 · HR 7264 · HR 8067 · HR 7275 · HR 7598 · HR 6223 · HR 7846 · HR 8958 · HR 7722 · HR 8904 · HR 7772

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (22)

FERGUSON-THORN-EMI CHASIS TX 90 · FERGUSON-THORN-EMI T 10 R · NORDMENDE 2.531 · NORDMENDE 2.531 V · NORDMENDE CHASIS F 26 · NORDMENDE CHASIS TX 90 · NORDMENDE GALAXY · NORDMENDE GALAXY 25 MS · NORDMENDE GALAXY 25 PRO · NORDMENDE GALAXY 36 KID · NORDMENDE GALAXY 36 VP · NORDMENDE GALAXY 40 K · SABA CHASIS SC 09 · SABA CHASIS SC 9 · SABA M 2504 · TELEFUNKEN 104 · TELEFUNKEN 104 IT · TELEFUNKEN CHASIS 318 B · TELEFUNKEN MP 104 · TELEFUNKEN MP 104 IT · TELEFUNKEN PALCOLOR MP · THOMSON CHASIS TX 90
