HR 7811

type ST · family 1XP1 · 21.4 kV maximum anode voltage · 90° deflection · 4 windings · 258 g

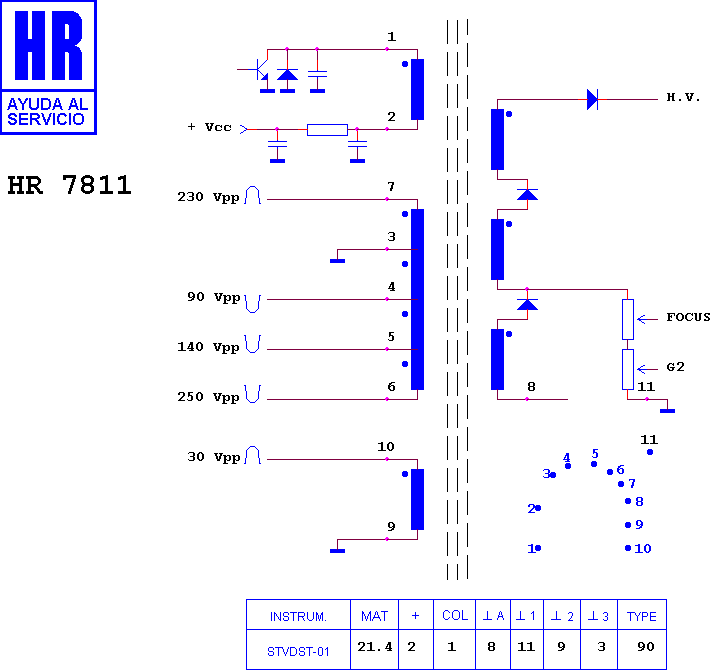

Schematic diagram for HR 7811
schematic

Manufacturer equivalents (25)

0617860 · 1142.5071 · 1142.5071 C · 1142.5071A · 1142.5071B · 140 10568 · 2422 531 02233 · 3122 268 31500 · 312226531501 · 3150-1 · 3150-2 · 31500 · 31503 · 31504 · 31505 · 4822 140 10568 · 531 02233 · 617860 · 75988.025.20 · 75988.025.2000 · DV2094/09 · FAT30711 · HR 7811 · OV 2094/09 · TR 7544

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7868 · HR 7817 · HR 7772 · HR 7816 · HR 7983 · HR 8898 · HR 6223 · HR 7730 · HR 7655 · HR 7839 · HR 8607 · HR 7488

Fitted to (34)

ARI 51 TR 426/03 · ARI COMBI TV/VCR · GRUNDIG 5100 · GRUNDIG 5130 FR · GRUNDIG 5130 TXT · GRUNDIG CHASIS TVR 5100 · GRUNDIG TVR · GRUNDIG TVR 5100 · GRUNDIG TVR 5100 GB · GRUNDIG TVR 5130 FR · GRUNDIG TVR 5130 TXT · GRUNDIG TVR 5130 TXT GB · PHILIPS 20 PV 164 · PHILIPS 20 PV 164/02 · PHILIPS 20 PV 164/05 · PHILIPS 20 PV 164/08 · PHILIPS 20 PV 164/13 · PHILIPS 20 PV 184 · PHILIPS 20 PV 184/07 · PHILIPS 37 KT 2080 · PHILIPS 51 TR 426/03 · PHILIPS 51 TR 426/08 · PHILIPS 51 TR 426/38 · PHILIPS 51 TVB 20/39 · PHILIPS CHASIS BETA RANGE · PHILIPS COMBI TV/VCR · PHILIPS TVR 2100-2 · PHILIPS TVR 5130 TXT · PHONOLA 51 TR 426/08 · PHONOLA COMBI TV/VCR · RADIOLA 51 TR 426/38 · RADIOLA COMBI TV/VCR · SCHNEIDER 51 TVB 20/39 · SCHNEIDER COMBI TV/VCR
