HR 8520

type ST · family 1YD · 38.4 kV maximum anode voltage · 110° deflection · 4 windings · 408 g

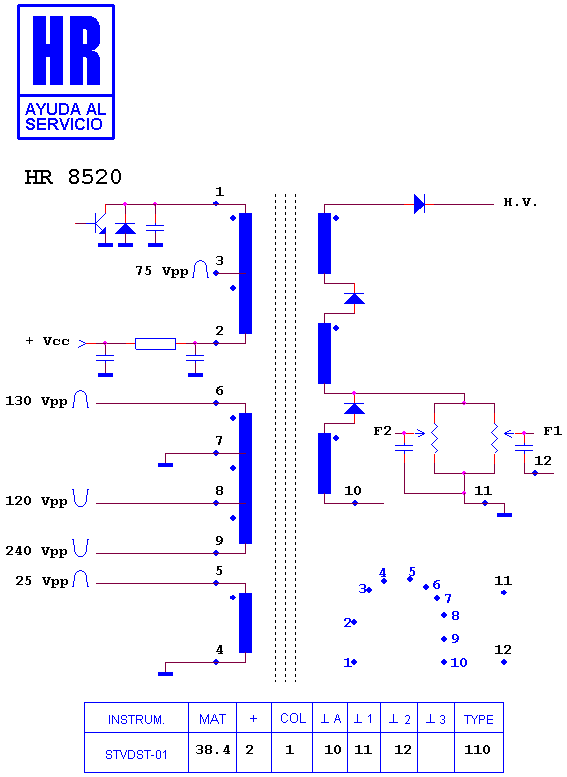

Schematic diagram for HR 8520
schematic

Manufacturer equivalents (8)

003323132 · 1372.7084 · 8-598-822-00 · 8-598-822-01 · NX 1681 · NX 1681/U2B4 · RO333 · TR333

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80126 · HR 80057 · HR 8801 · HR 80122 · HR 8193 · HR 8888 · HR 8596 · HR 80125 · HR 8275 · HR 8684 · HR 8503 · HR 8418

Notes

IN THIS HR TRANSFORMER THE OF FOCUS 2 AND SCREEN POTENCIOMETERS ARE NOT USED.

Fitted to (15)

SONY CHASIS FE 1 · SONY KV 29 C 5 A · SONY KV 29 C 5 B · SONY KV 29 C 5 D · SONY KV 29 C 5 E · SONY KV 29 C 5 K · SONY KV 29 K 5 A · SONY KV 29 K 5 U · SONY KV 29 X 5 A · SONY KV 29 X 5 B · SONY KV 29 X 5 D · SONY KV 29 X 5 E · SONY KV 29 X 5 K · SONY KV 29 X 5 L · SONY KV 29 X 5 R
