HR 8596

type ST · family 1YP · 39.6 kV maximum anode voltage · 110° deflection · 4 windings · 410 g

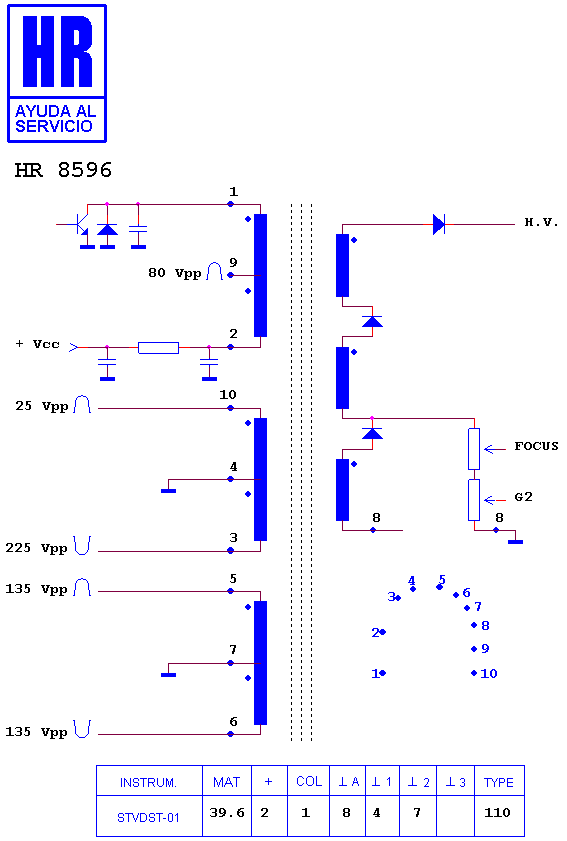

Schematic diagram for HR 8596
schematic

Manufacturer equivalents (3)

ZTFM 05002 A · ZTFM05006 · ZTFM05006A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8220 · HR 80126 · HR 80057 · HR 7949 · HR 80122 · HR 80108 · HR 8193 · HR 8921 · HR 6585 · HR 80081 · HR 8149 · HR 8320

Notes

THE SCREEN CABLE OF HR TRANSFORMER MUST BE SOLDERED DIRECTLY TO THE P.C. BOARD
