HR 8386

type ST · family 1XP1 · 21.3 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

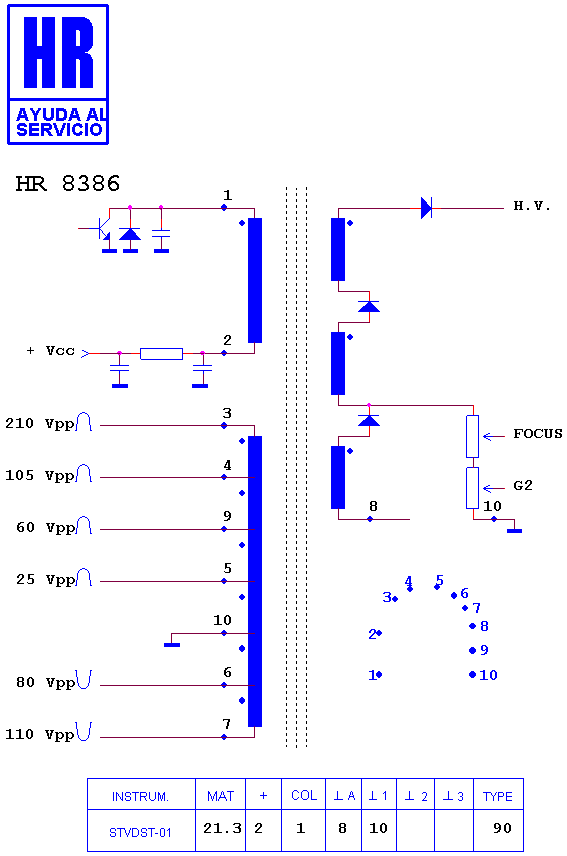

Schematic diagram for HR 8386
schematic

Manufacturer equivalents (15)

140 17088 · 3128 138 21391 · 4806 140 17088 · AT 2078-21391 · AT 2078/C · AT 2078/D · AT 2078/F · AT 2078/G · AT 2078/H · AT 2078/I · AT 2078/M · AT 2078/N · AT 2078/O · AT2078/87 · AT2078/87H

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8752 · HR 80078 · HR 7341 · HR 6025 · HR 6555 · HR 80293 · HR 7592 · HR 6283 · HR 6308 · HR 7808 · HR 6398 · HR 8266

Fitted to (14)

PHILIPS 21 PT 838 A · PHILIPS 25 PT 848 · PHILIPS 25 PT 848 A · PHILIPS 25 PT 848 P · PHILIPS 29 PT 458 A · PHILIPS 29 PT 458 A/78R · PHILIPS 29 PT 4631 · PHILIPS 29 PT 4631/77 R · PHILIPS 29 PT 4631/78 R · PHILIPS 29 PT 558 A · PHILIPS 29 PT 558 A/78R · PHILIPS 29 PT 848 A · PHILIPS 29 PT 848 A/78R · PHILIPS CHASIS L 01 A

Search this part in the full database
