HR 6025

type ST · family 1BP1 · 22.4 kV maximum anode voltage · 90° deflection · 3 windings · 356 g

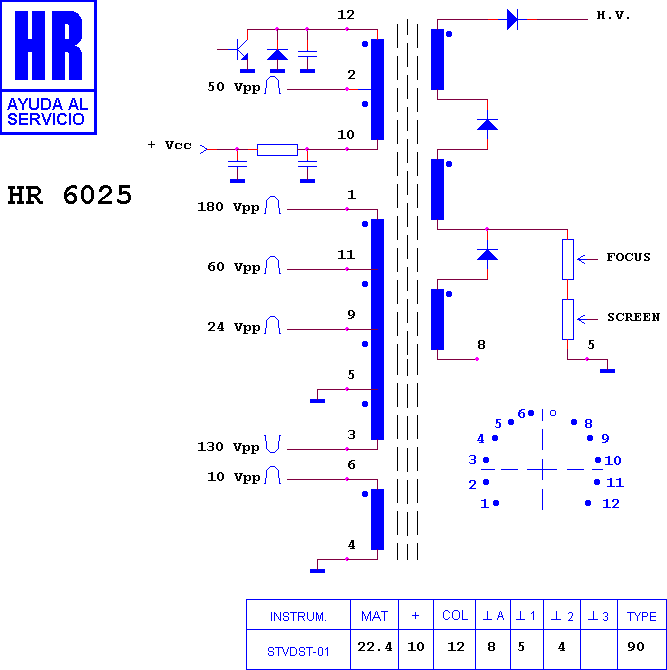

Schematic diagram for HR 6025
schematic

Manufacturer equivalents (3)

17.845 · D 233/37 · HR 6025

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6555 · HR 7597 · HR 7908 · HR 8263 · HR 7721 · HR 7585 · HR 7997 · HR 8928 · HR 7796 · HR 7685 · HR 7207 · HR 7921

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

ELBE CHASIS PS 2 · ELBE MODELO 16" · ELBE MODELO 20"
