HR 7997

type ST · family 1YP · 23.8 kV maximum anode voltage · 90° deflection · 4 windings · 410 g

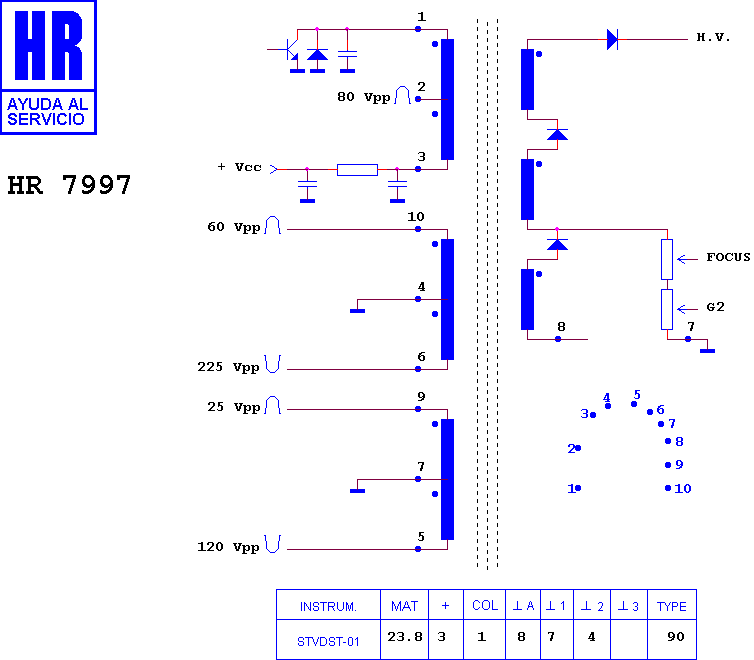

Schematic diagram for HR 7997
schematic

Manufacturer equivalents (2)

154 207 D · 154168C

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7908 · HR 8143 · HR 8142 · HR 7910 · HR 7808 · HR 8455 · HR 8135 · HR 7921 · HR 7721 · HR 7856 · HR 7858 · HR 7659

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (10)

GOLDSTAR - LG CHASIS MC 48 A · GOLDSTAR - LG CHASIS MV 55 A · GOLDSTAR - LG KB 20 U 30 · GOLDSTAR - LG KF 20 V 30 · GOLDSTAR - LG KF 20 V 30 H · GOLDSTAR - LG KI 20 V 20 · GOLDSTAR - LG KK 20 V 20 · ROADSTAR TLV 2020 · TENSAI TCT 2060 · TENSAI TTV 2060 BK
