HR 8143

type ST · family 1YP · 25.3 kV maximum anode voltage · 90° deflection · 3 windings · 410 g

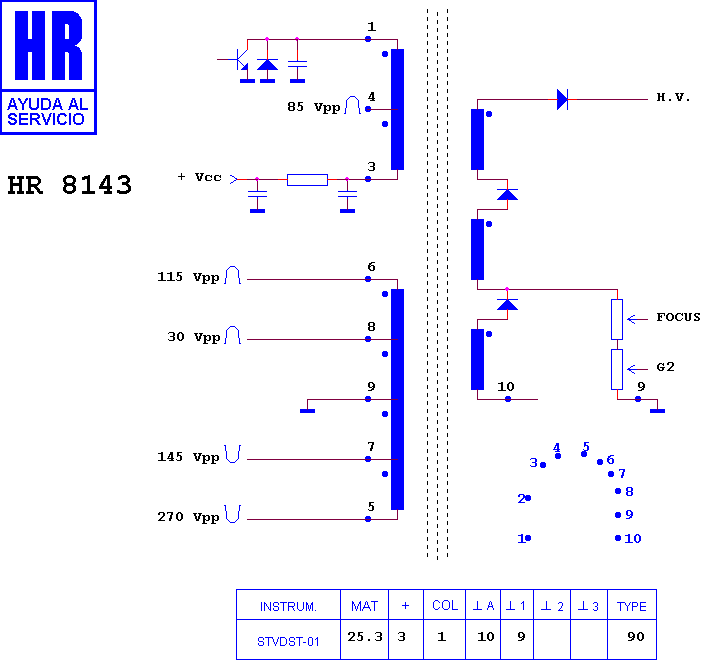

Schematic diagram for HR 8143
schematic

Manufacturer equivalents (10)

040900020807 · 1142.5021 · 154 207 R · F 1894 CE · F 1923 CE · FAT 30573 · KT 9009 · RTRNF1894CEZZ · RTRNF1923CEZZ · TVC/105

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7997 · HR 7908 · HR 8142 · HR 7910 · HR 8135 · HR 7921 · HR 7721 · HR 8820 · HR 7711 · HR 7754 · HR 8263 · HR 6619

Fitted to (29)

LG - GOLDSTAR KI 20 V 38 · SHARP 14 R 12 · SHARP 14 RS 02 · SHARP 14 S 02 · SHARP 14 S 2 · SHARP 14 T 51 · SHARP 1482 B · SHARP 1485 B · SHARP C 14 · SHARP C 14 R 12 · SHARP C 14 RS 02 · SHARP C 14 RS 03 · SHARP C 14 S 2 · SHARP C 14 T 51 · SHARP C 1413 · SHARP C 1440 · SHARP C 1440 B · SHARP C 1453 · SHARP C 1467 · SHARP C 1467 B · SHARP C 1482 · SHARP C 1482 B · SHARP C 1485 · SHARP C 1485 B · SHARP C 20 R 11 · SHARP C 20 S 01 · SHARP C 2038 · SHARP TVC 1482 B · SHARP TVC 1485 B
