HR 7754

type ST · family 1XP1 · 27 kV maximum anode voltage · 110° deflection · 3 windings · 264 g

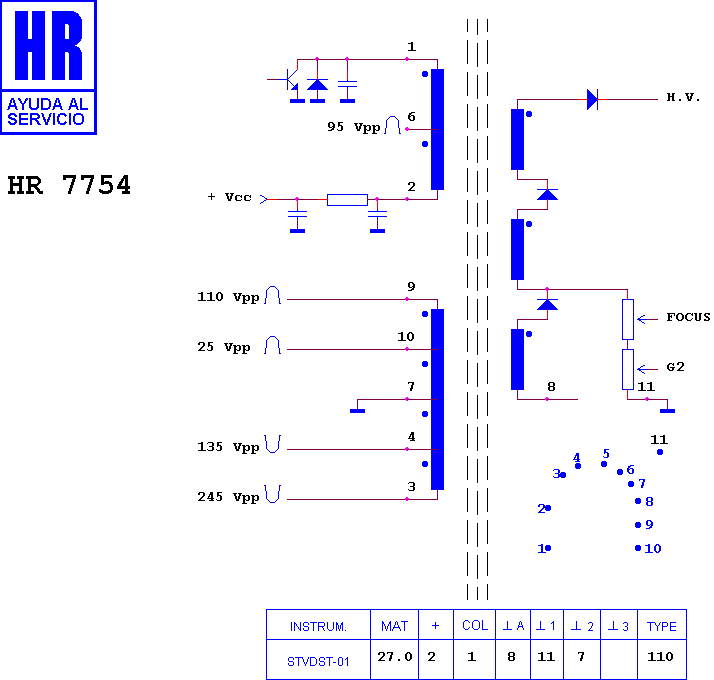

Schematic diagram for HR 7754
schematic

Manufacturer equivalents (16)

003441007 · 043221008 · 043221008 P · 20070 · 20071 · 20072 · 20073 · 20074 · 20075 · 3128 138 20070 · 3128 138 20071 · 3128 138 20072 · 3221008 · FAT30469 · HR 7754 · KN30469

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8888 · HR 8860 · HR 80057 · HR 80122 · HR 8418 · HR 46217 · HR 8520 · HR 8833 · HR 8380 · HR 8412 · HR 80126 · HR 80138

Fitted to (20)

MATSUI 2029 T · MATSUI 2076 R · MATSUI 209 C · MATSUI 209 F · MATSUI 209 H · MATSUI 209 T · MATSUI 2092 T · MATSUI 2199 N · MATSUI CTV 2199 N · ORION 2076 R · ORION 2076 RE · ORION 2092 T · ORION 2199 N · ORION 517 S · ORION COLOR 517 S · OTAKE 2076 RE · OTAKE 2199 N · SAISHO 2076 R · SAISHO 2092 T · SAISHO 2199 N
