HR 8266

type ST · family 1YP · 27.4 kV maximum anode voltage · 90° deflection · 4 windings · 410 g

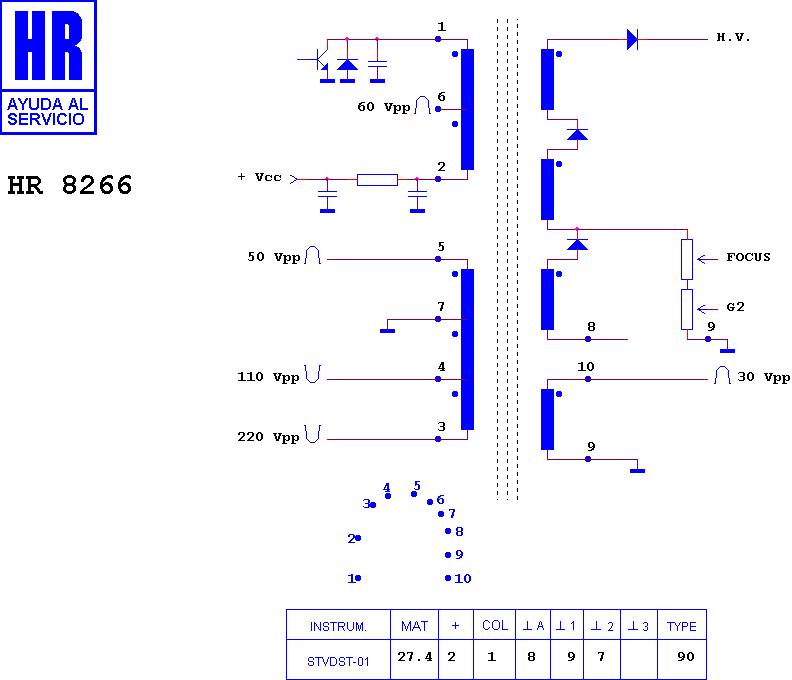

Schematic diagram for HR 8266
schematic

Manufacturer equivalents (7)

1332.0007 · 334 P 229 B 1 · 334 P 229 C 1 · 334 P 22901 · 334P229 · KT 12.001 · TVC/115

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7789 · HR 7858 · HR 8268 · HR 8386 · HR 8747 · HR 7883 · HR 6398 · HR 7341 · HR 6308 · HR 7323 · HR 7592 · HR 8186

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

MITSUBISHI TC 2097 · MITSUBISHI TC 2098 · MITSUBISHI TC 2099 · MITSUBISHI TC 21 S

Search this part in the full database
