HR 8268

type ST · family 1YP · 28.1 kV maximum anode voltage · 90° deflection · 3 windings · 410 g

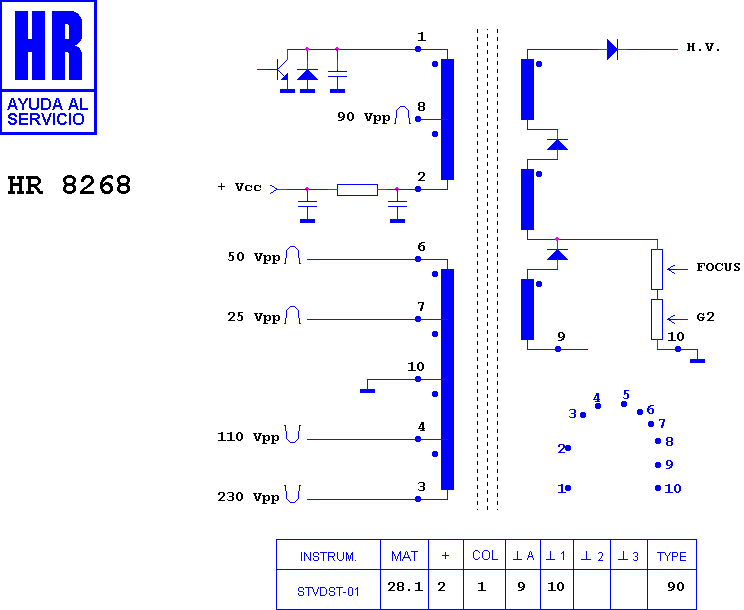

Schematic diagram for HR 8268
schematic

Manufacturer equivalents (3)

571448001902 · CJ 28212 · CJ 28212-00 AJ 1

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7858 · HR 7789 · HR 7660 · HR 8263 · HR 8349 · HR 7659 · HR 8747 · HR 8564 · HR 8922 · HR 8266 · HR 7856 · HR 7801

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

GRADIENTE HRM 290 PS · GRADIENTE HRM 330 S · GRADIENTE HRM 370 PS
