HR 8127

type ST · family 1YP · 22.8 kV maximum anode voltage · 110° deflection · 4 windings · 410 g

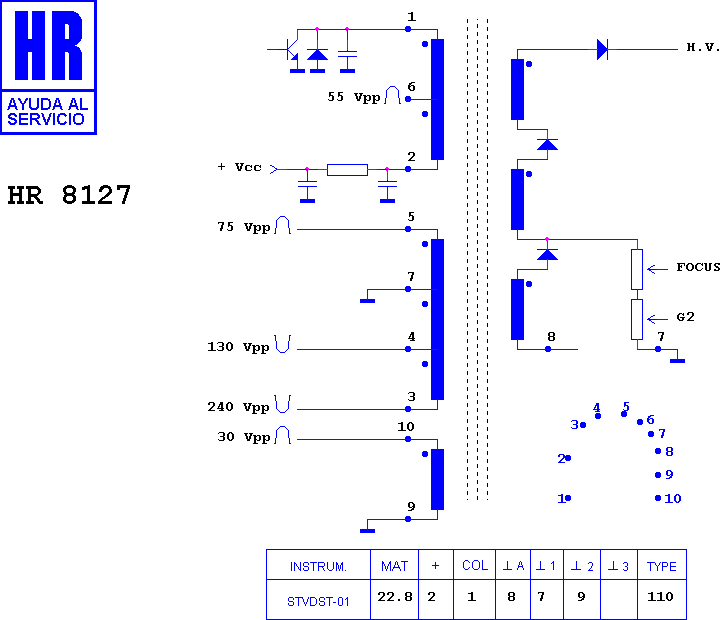

Schematic diagram for HR 8127
schematic

Manufacturer equivalents (2)

334 P 17902 · 334 P 179020

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8292 · HR 7860 · HR 8576 · HR 7329 · HR 8892 · HR 7057 · HR 80052 · HR 8949 · HR 7859 · HR 8204 · HR 8232 · HR 8193

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (6)

MITSUBISHI 25 M 1 EPT · MITSUBISHI CP 2525 EPM · MITSUBISHI CT 25 M 1 EPM · MITSUBISHI CT 25 M 1 ETM · MITSUBISHI CT 25 M 1 FM · MITSUBISHI CT 2525 EPT

Search this part in the full database
