HR 80078

type ST · family 1XP1 · 24.5 kV maximum anode voltage · 90° deflection · 4 windings · 296 g

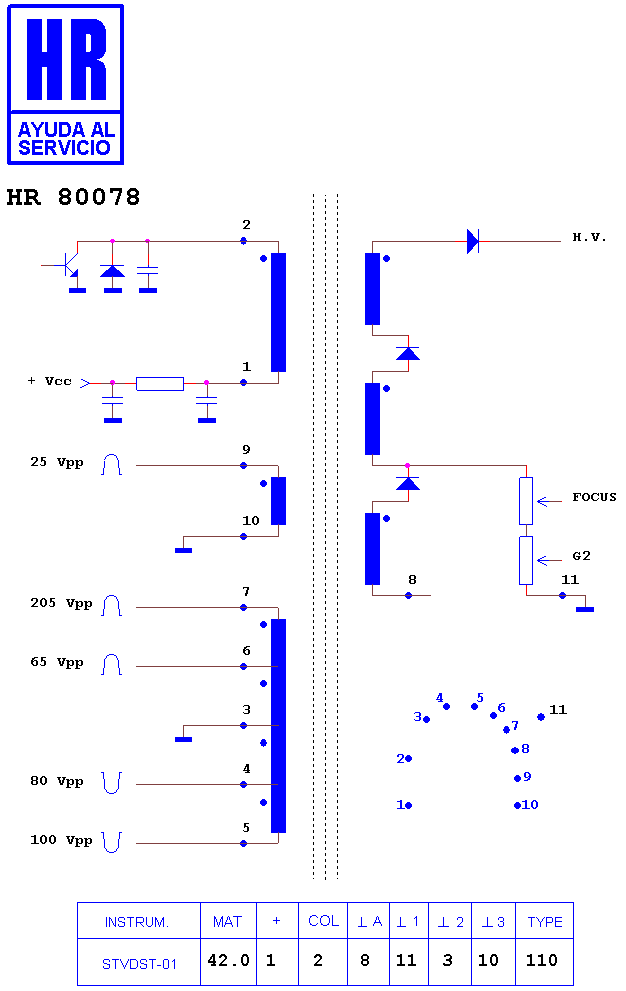

Schematic diagram for HR 80078
schematic (archived)

Manufacturer equivalents (19)

108 31160 · 108 31161 · 108478.60 · 108478.70 · 13822752 · 13823141 · 25786160 · 312813822752 · 312813823141 · 3130 108 31160 · 3130 108 31161 · 313P 108 31161 · 313T 108 31160 · 313T 108 31161 · 40337-79 · 40337-90 · AT2078/22752 · DV2094/23141 · OV 2094/23141

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80293 · HR 6662 · HR 6555 · HR 6283 · HR 8386 · HR 8227 · HR 7592 · HR 8922 · HR 7721 · HR 7883 · HR 7884 · HR 7660

Fitted to (24)

ECRON TV 14 BM · JOCEL CHASIS S CTR AA · JOCEL FT 900 · JOCEL GT 900 · LUXICOLOR CHASIS CTR AA · LUXICOLOR GA LUXEN · SCHNEIDER 14 TXG · SCHNEIDER CHASIS CTR-AA · SCHNEIDER STV 3646 · SCHNEIDER STV 3776 N · SINGER 14 TT · SINGER S · SINGER S 14 TT · TECNIMAGEN 14 TXG · TECNIMAGEN CHASIS CTR · TECNIMAGEN CHASIS CTR-AA · TENSAI TCT 1435 PX · TRANS-CONTINENTS CHASIS S CTR A · TRANS-CONTINENTS TR 3611 SI · TRANS-CONTINENTS TR 3612 · TRANS-CONTINENTS TR 3612 LS 1 · TRANS-CONTINENTS TR 3612 LS 12 · TRANS-CONTINENTS TR 3612 LSI · TRANS-CONTINENTS TR 3612 SI
