HR 7884

type ST · family 1VP · 19.2 kV maximum anode voltage · 90° deflection · 4 windings · 372 g

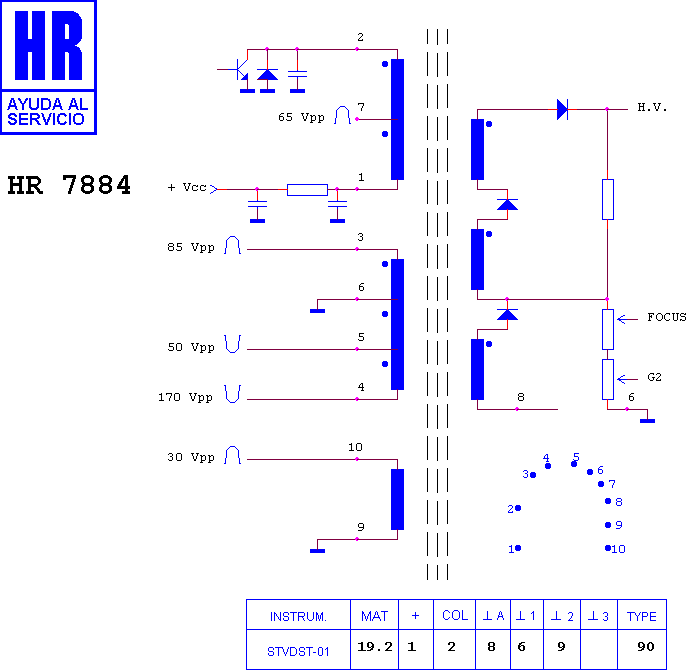

Schematic diagram for HR 7884
schematic

Manufacturer equivalents (4)

11030101040000 · 1352.5021 · 1352.5021C · 700402165

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80078 · HR 8441 · HR 7585 · HR 8019

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

FORMENTI - ADMIRAL CHASIS F 18 · FORMENTI - ADMIRAL W 2 H 55 · WHITE-WESTINGHOUSE W 2 H 55

Search this part in the full database
