HR 7289

type ST · family 1AP1 · 27 kV maximum anode voltage · 110° deflection · 4 windings · 332 g

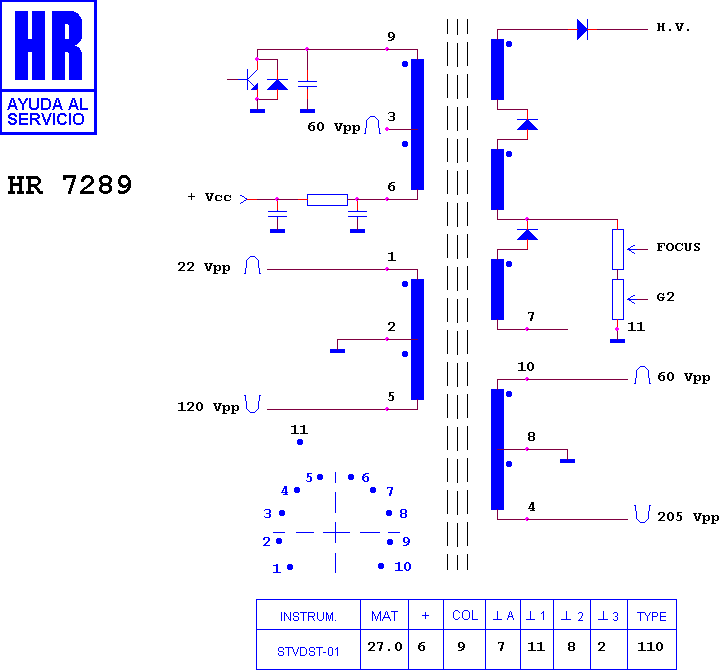

Schematic diagram for HR 7289
schematic

Manufacturer equivalents (6)

1192.1147 · 1192.1147A · 1362.3029 · 1362.3029A · 28030048 · HR 7289

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7251 · HR 7240 · HR 7329 · HR 6680 · HR 6343 · HR 6219 · HR 7394 · HR 7385 · HR 8883 · HR 6268 · HR 6226 · HR 6365

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (5)

ULTRAVOX CTV F 7096 · ULTRAVOX CTV S 7096 · ULTRAVOX S 7096 · ULTRAVOX TESI 3 · UNIMOR CHASIS SIESTA 3
