HR 7266

type ST · family 1AP1 · 20.3 kV maximum anode voltage · 90° deflection · 4 windings · 334 g

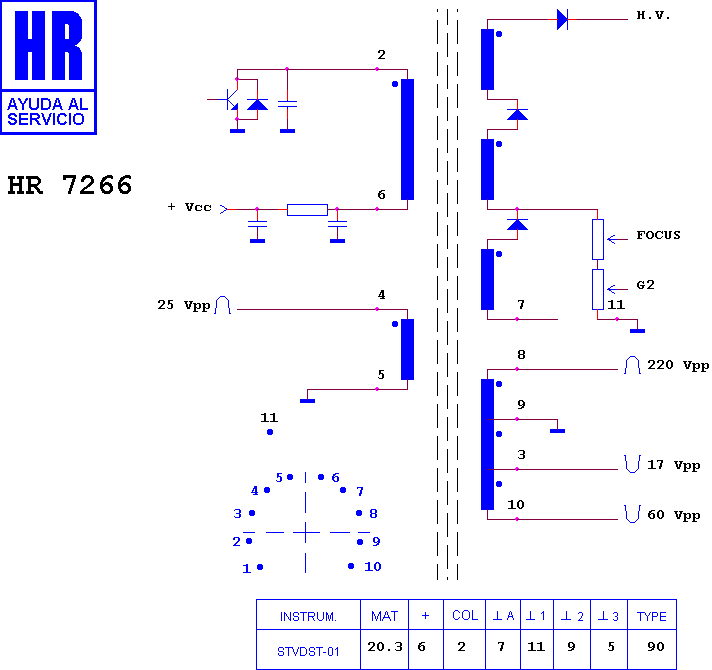

Schematic diagram for HR 7266
schematic

Manufacturer equivalents (2)

CCFT 613 · FCV 20 A 014

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7010 · HR 8187 · HR 7492 · HR 8920 · HR 7543 · HR 8428 · HR 7177 · HR 7211 · HR 8785 · HR 7502 · HR 8276 · HR 7098

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (2)

AR SYSTEMS ARS 1400 · AR SYSTEMS CTV 1400
