HR 7543

type ST · family 1NP · 21 kV maximum anode voltage · 90° deflection · 4 windings · 262 g

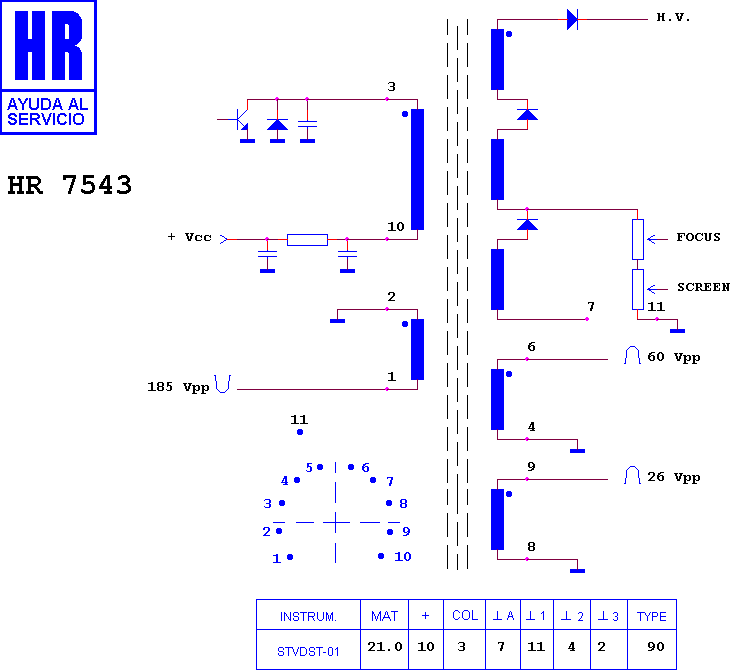

Schematic diagram for HR 7543
schematic

Manufacturer equivalents (33)

094-01057/1.1 · 094-01057/2.9 · 094-01070/0.6 · 094-01070/1.4 · 094-01070/2.2 · 094-01086/0.8 · 105120.90 · 1352.5014 · 20090 · 20091 · 20092 · 20093 · 20094 · 20095 · 30017.00 · 30017.01 · 3128 138 20090 · 3128 138 20091 · 3128 138 20092 · 3128 138 20093 · 40309-32 · 40331-41 · 94-01057/1.1 · 94-01057/2.9 · 94-01070/0.6 · 94-01070/1.4 · DV2094/20093 · HR 7543-00 · HR 7543-01 · OV 2094/20090 · OV 2094/20091 · OV 2094/20092 · OV 2094/20093

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7177 · HR 7590 · HR 7261 · HR 7012 · HR 8565 · HR 6470 · HR 7815 · HR 7237 · HR 7210 · HR 7492 · HR 7029 · HR 6501

Fitted to (49)

BASIC LINE BL 1414 TX · FISHER FTM 963 · FISHER FTM 963 DK · FISHER FTMC 38 · SANYO C 1461 · SANYO C 1461 TX · SANYO C 1465 · SANYO C 1465 TX · SANYO C 1471 · SANYO C 1710 TXA · SANYO CE 14 A 1 · SANYO CE 14 AS 1 · SANYO CE 14 AT 1 · SANYO CE 14 AX 1 · SANYO CE 14 J 1 · SANYO CE 14 JT 1 · SANYO CE 17 A 1 · SANYO CE 17 AS 1 · SANYO CE 17 AT 1 · SANYO CEP 1497 · SANYO CEP 1497 E · SANYO CEP 1497 ES · SANYO CEP 1497 TXT A · SANYO CEP 1793 · SANYO CEP 1793 TXT · SANYO CEP 1797 · SANYO CEP 1797 E · SANYO CEP 3095 · SANYO CEP 3095 E · SANYO CHASIS 2088 · SANYO CHASIS 2094 · SANYO CHASIS EC 1 LC 14" · SANYO CHASIS EC 1 LC 96 · SANYO CHASIS EC 1 LC T 4 · SANYO CHASIS EC 1 LC TXT · SANYO CHASIS EC 1 V 7 · SANYO CHASIS EC 4 A · SANYO TVC 2214 E · SANYO TVC 2214 G · SANYO TVC 2214 TXT G · SANYO VMC 9714 P · SONITRON CHASIS 2088 · SONITRON CHASIS EC 1 LC 96 · SONITRON CHASIS EC 1 LC T 4 · SONITRON CHASIS EC 4 A · SONITRON TVC 2214 · SONITRON TVC 2214 E · SONITRON TVC 2214 G · SONITRON TVC 2214 TXT G
