HR 7237

type ST · family 1AP1 · 21.4 kV maximum anode voltage · 90° deflection · 3 windings · 390 g

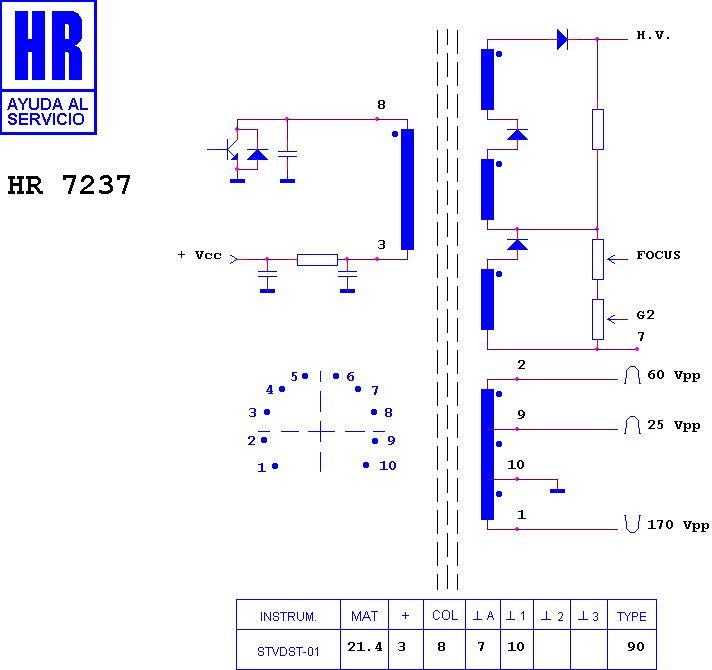

Schematic diagram for HR 7237
schematic

Manufacturer equivalents (8)

1105.0918 · 1192.0537 · 1352.5020 · 216 39818 · 278.092 · 28026840 · MAT33101 · ME/6387-00

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7210 · HR 7590 · HR 7012 · HR 7261 · HR 7177 · HR 7815 · HR 7446 · HR 80023 · HR 7501 · HR 7029 · HR 7049 · HR 7010

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (7)

HANTAREX MTC 9110 2528 · HANTAREX VIDEO GAME · OLIVETTI MONITOR · OLIVETTI MTC 9110 · SAMBER'S / NUOVA SAMBER'S CHASIS MGG 15 E · SAMBER'S / NUOVA SAMBER'S MONITOR · SAMBER'S / NUOVA SAMBER'S MTC 9110
