HR 7590

type ST · family 1NP · 21.7 kV maximum anode voltage · 90° deflection · 3 windings · 239 g

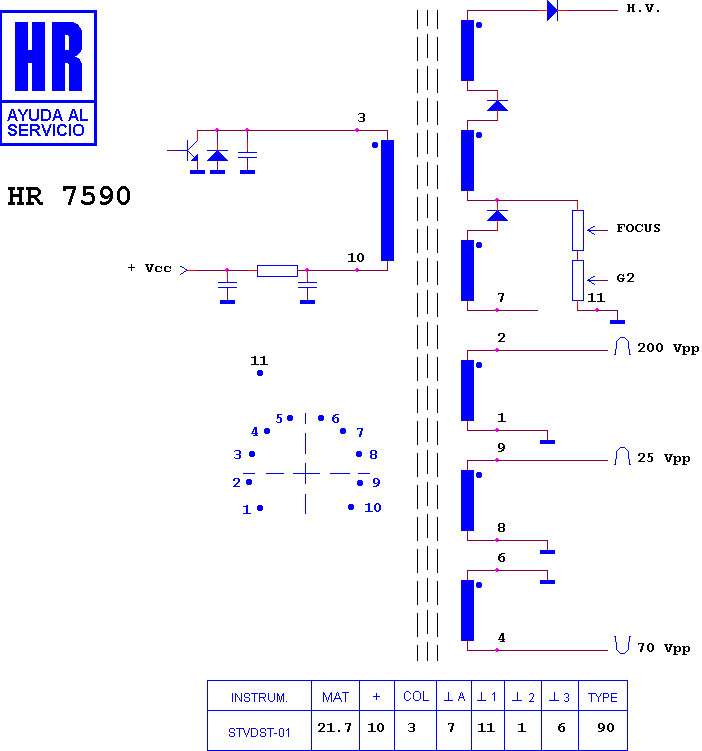

Schematic diagram for HR 7590
schematic

Manufacturer equivalents (14)

094-01063/0.5 · 094-01065/0.3 · 1142.0562 · 1142.0565 · 1142.0565 A · 75430111 · 94-01063/0.5 · 94-01065/0.3 · FAT 30362 · FAT 30494 · KN 30362 · PET 19-B2 · PET 19-B2B · TR 1189

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7177 · HR 7543 · HR 7012 · HR 7261 · HR 8298 · HR 80023 · HR 7446 · HR 7663 · HR 7010 · HR 7029 · HR 7049 · HR 7453

Fitted to (26)

FISHER FTM 963 · SANYO 1497 · SANYO 1597 · SANYO 1797 · SANYO 2214 · SANYO 3095 · SANYO C 1461 · SANYO C 1465 · SANYO C 1471 · SANYO CEP 1497 · SANYO CEP 1497 E · SANYO CEP 1497 E-00 · SANYO CEP 1793 · SANYO CEP 1797 · SANYO CEP 3095 · SANYO CEP 3095 E · SANYO CET 1497 · SANYO CET 1497 S · SANYO CHASIS 2090 · SANYO CHASIS EC 1 LC · SANYO TVC 2214 TXT · SONITRON 2214 · SONITRON 3095 · SONITRON CHASIS 2090 · SONITRON CHASIS EC 1 LC · SONITRON TVC 2214 TXT
