HR 7453

type ST · family 1XP1 · 17.5 kV maximum anode voltage · 90° deflection · 4 windings · 290 g

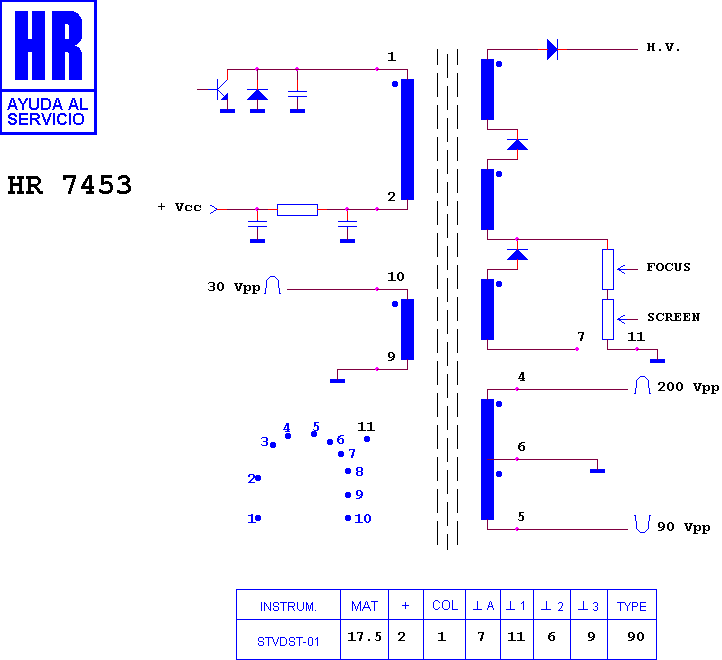

Schematic diagram for HR 7453
schematic

Manufacturer equivalents (16)

00 D-3-508-001 · 00 D-3-508-002 · 00 D-4-260-004 HT1 · 00 X-6-714-001 · 003072030 · 003081030 · 003081031 · 180.2736 · 261273 G · 3015180 · FAT 30181 · HR 7453 · KN 30181 · TR 4187 · Y 261273 · Y 261273 G

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8130 · HR 8145 · HR 7386 · HR 7590 · HR 7049 · HR 7998 · HR 8026 · HR 7593 · HR 7738 · HR 7442 · HR 7489 · HR 7741

Fitted to (22)

FERGUSON-THORN-EMI 14 D 1 · FERGUSON-THORN-EMI 36 K 3 · FERGUSON-THORN-EMI 41 H 2 · FERGUSON-THORN-EMI 41 H 3 · FERGUSON-THORN-EMI 51 J 7 · FERGUSON-THORN-EMI 51 J 8 · FERGUSON-THORN-EMI 51 K 2 · FERGUSON-THORN-EMI 51 K 3 · FERGUSON-THORN-EMI 51 P 7 · FERGUSON-THORN-EMI 51 P 7 BLACK · FERGUSON-THORN-EMI CHASIS TX 98 · FERGUSON-THORN-EMI CHASIS TX 99 · FERGUSON-THORN-EMI CHASIS TX 99 41 & 51 · FERGUSON-THORN-EMI E 51 P 7 · FERGUSON-THORN-EMI TR 4187 · FERGUSON-THORN-EMI TR 4682 · FERGUSON-THORN-EMI TX 99 · FERGUSON-THORN-EMI TX 99 41 H 2 · FERGUSON-THORN-EMI TX 99 41 H 3 · FERGUSON-THORN-EMI TX 99 51 J 7 · FERGUSON-THORN-EMI TX 99 51 J 8 · FERGUSON-THORN-EMI TX 99 51 K 2
