HR 7738

type ST · family 1XP1 · 20.6 kV maximum anode voltage · 90° deflection · 4 windings · 262 g

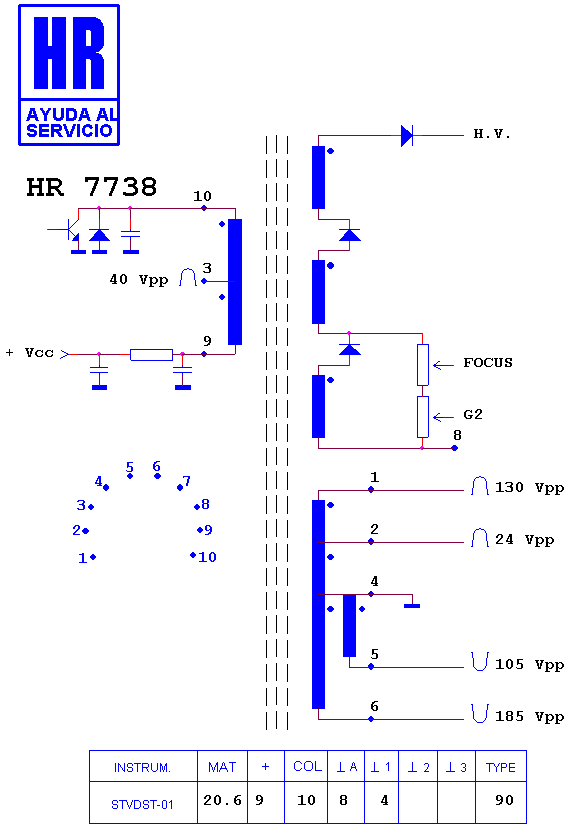

Schematic diagram for HR 7738
schematic

Manufacturer equivalents (3)

154 138 F · FCM 20 A 001 · FCM 20 A 010

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7841 · HR 7386 · HR 8381 · HR 7445 · HR 80131 · HR 8481 · HR 8688 · HR 7353 · HR 8813 · HR 8359 · HR 8448 · HR 8130

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (2)

SAMSUNG 19 TEC · SAMSUNG CHASIS 19 TEC
