HR 8359

type ST · family 1YP · 24.2 kV maximum anode voltage · 90° deflection · 4 windings · 390 g

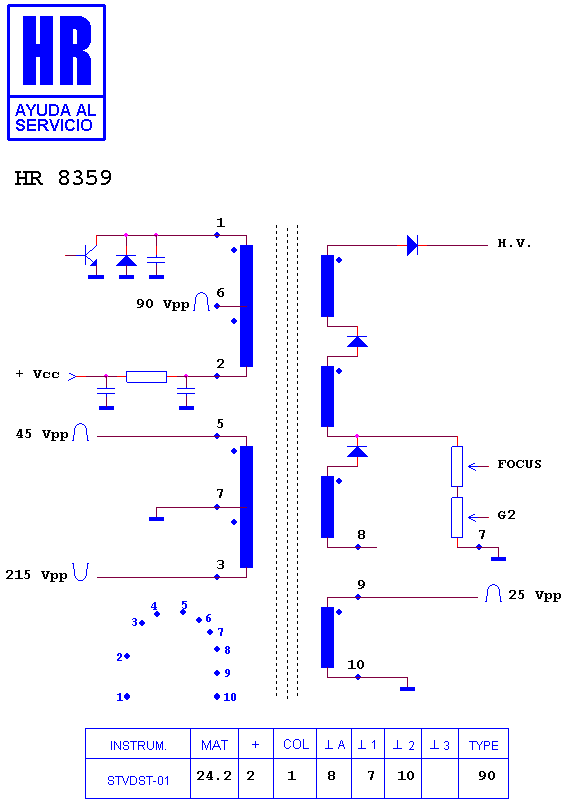

Schematic diagram for HR 8359
schematic

Manufacturer equivalents (4)

334 P 216030 · 334P21603 · MSH-1FST04 · TR 7464

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8130 · HR 8145 · HR 8804 · HR 8222 · HR 8330 · HR 7453 · HR 8813 · HR 7967 · HR 6556 · HR 7386 · HR 7442 · HR 7489

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (23)

MAG DJ 800 · MAG MONITOR · MITSUBISHI 21 M 4 EPM · MITSUBISHI 21 M 4 EPM (H) · MITSUBISHI 21 M 4 EPMH · MITSUBISHI CHASIS EURO 14 · MITSUBISHI CP 21 M 3 · MITSUBISHI CT 21 M 1 BM · MITSUBISHI CT 21 M 2 BM · MITSUBISHI CT 21 M 2 LM · MITSUBISHI CT 21 M 2 LTX · MITSUBISHI CT 21 M 2 TX · MITSUBISHI CT 21 M 3 · MITSUBISHI CT 21 M 3 BM · MITSUBISHI CT 21 M 3 EPM · MITSUBISHI CT 21 M 3 EPT · MITSUBISHI CT 21 M 3 LM · MITSUBISHI CT 21 M 3 LTX · MITSUBISHI CT 21 M 3 TX · MITSUBISHI CT 21 M 4 EPT · MITSUBISHI CT 21143 EEM · MITSUBISHI DJ 800 · MITSUBISHI MONITOR
