HR 8222

type ST · family 1YP · 26.6 kV maximum anode voltage · 90° deflection · 3 windings · 410 g

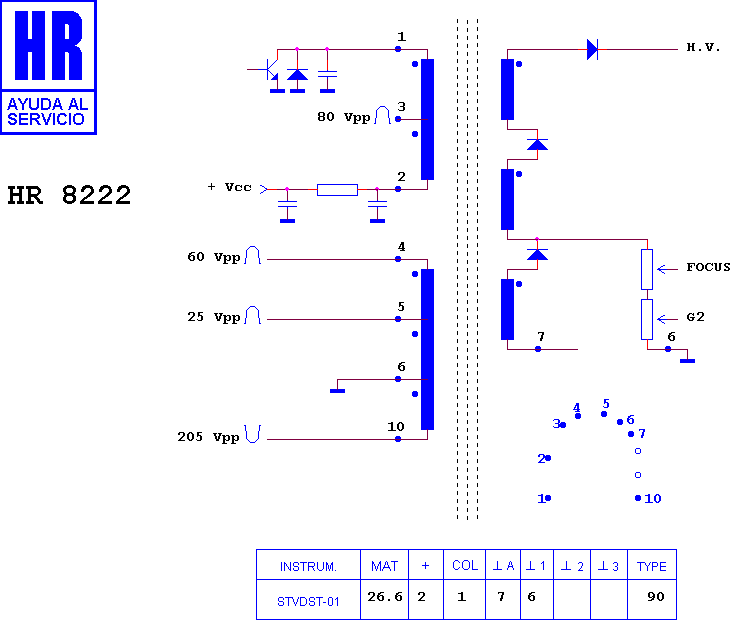

Schematic diagram for HR 8222
schematic

Manufacturer equivalents (3)

094-01082/0.2 · 94-01082/0.2 · HFT 867 M

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8269 · HR 8330 · HR 8130 · HR 7967 · HR 8804 · HR 7634 · HR 8359 · HR 80131 · HR 7445 · HR 8272 · HR 8813 · HR 7435

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (18)

SANYO C 2161 · SANYO C 2161 TX · SANYO C 2165 · SANYO C 2165 TX · SANYO C 2180 A · SANYO C 2180 TXA · SANYO CE 21 FA 2 · SANYO CE 21 FN 1 · SANYO CE 21 FN 1 E · SANYO CE 21 FS 1 · SANYO CE 21 FS 3 · SANYO CE 21 FV 3 · SANYO CHASIS 2096 · SANYO CHASIS EB 5 A · SANYO CHASIS EC 4 A · SANYO CHASIS EC 4 TXT · SANYO CHASIS EC SIN TXT · SONITRON S 9721 TXT
