HR 7187

type ST · family 1AP2 · 28.2 kV maximum anode voltage · 110° deflection · 4 windings · 320 g

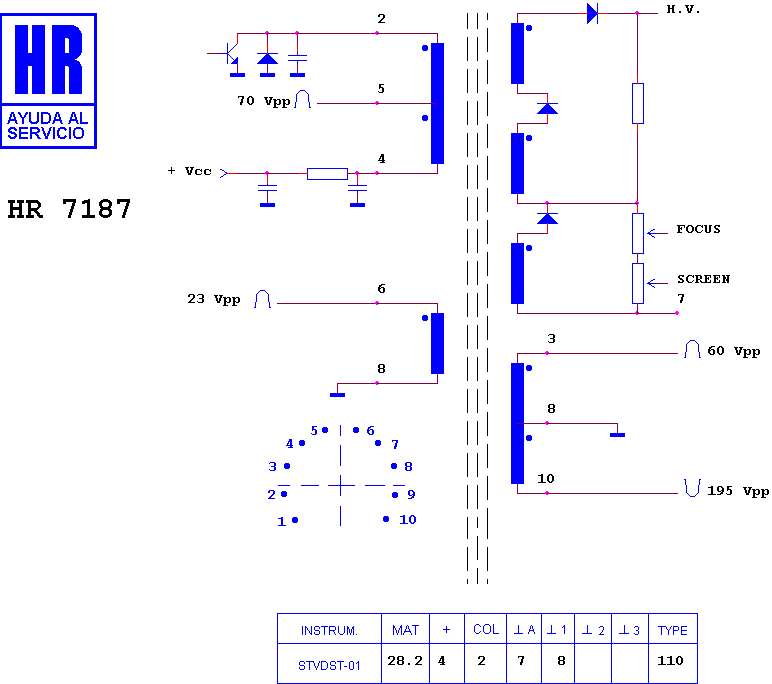

Schematic diagram for HR 7187
schematic

Manufacturer equivalents (4)

003311164 · 473175.56 · RO155 · TR155

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7297 · HR 7090 · HR 7335 · HR 7250 · HR 7296 · HR 6554 · HR 6592 · HR 6369 · HR 6120 · HR 7180 · HR 6532 · HR 6545

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

IMPERIAL 70 DX 92 · IMPERIAL CHASIS 980 · IMPERIAL DELTA
