HR 7250

type ST · family 1AP1 · 22.8 kV maximum anode voltage · 110° deflection · 3 windings · 360 g

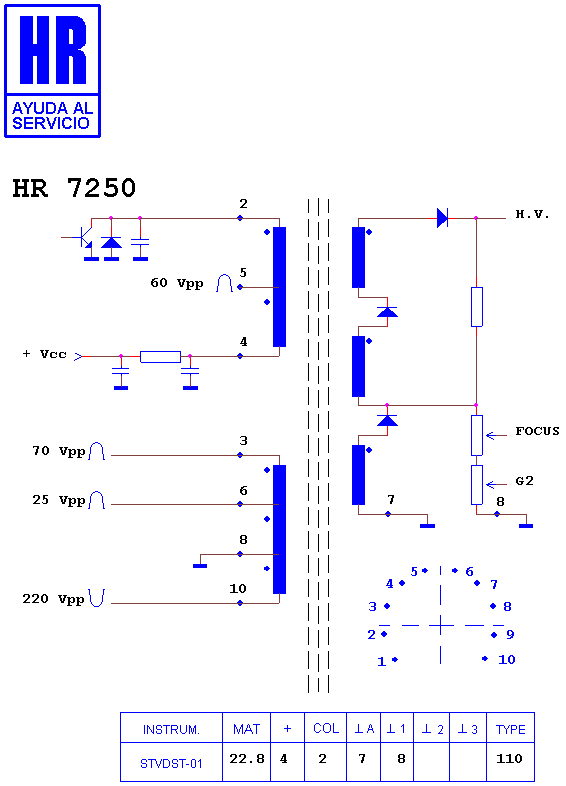

Schematic diagram for HR 7250
schematic

Manufacturer equivalents (21)

00402113 · 106685.50 · 10668550.P1 · 1192.0607 · 1192.0607B · 1362.3012 · 40332-51 · 473201.12 · 700402113 · 700402131 · 700402210 · 8700402113 · 8700402131 · 8700482113 · 88700402113 · 88700402131 · 88700402210 · 88700482113 · FAT30373 · HR 7250 · KN30373

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7335 · HR 7187 · HR 7296 · HR 7090 · HR 6292 · HR 6592 · HR 7195 · HR 6704 · HR 8658 · HR 6369 · HR 7993 · HR 6681

Fitted to (57)

ANE CHASIS F 11 · CLATRONIC CHASIS F 11 · CLATRONIC CTV 287 · CONDOR CHASIS F 11 · DENTAL CHASIS F 11 · DESMET CHASIS F 11 · DESMET TVC 771 · DESMET TVC 7971-9 Z · DOMOH CHASIS F 11 · DUMONT CHASIS F 11 · EMERSON CHASIS F 11 · FORMENTI - ADMIRAL 21 YF 2454 · FORMENTI - ADMIRAL 25 YF 2460 · FORMENTI - ADMIRAL 28 YF 2471 · FORMENTI - ADMIRAL 7971 · FORMENTI - ADMIRAL CHASIS F 11 · FORMENTI - ADMIRAL EXQUISIT · FORMENTI - ADMIRAL MONITOR · FORMENTI - ADMIRAL W 7663 NIC TXT · GALAXY CHASIS F 11 · GRANDIN CHASIS F 11 · H ELECTRONIC CHASIS F 11 · HANNOVER CHASIS F 11 · INTERVISION 9 X 63 · INTERVISION CHASIS F 11 · KENDO CHASIS F 11 · KENEX CHASIS F 11 · KERION 1028 S · KERION CHASIS F 11 · M ELECTRONIC CHASIS F 11 · MANESTH CHASIS F 11 · MANESTH MC 571 · NECKERMANN CHASIS F 11 · NEUFUNK TVC 9670 NIC P/S · PHX CHASIS F 11 · SAVE CHASIS F 11 · SCHAUB-LORENZ CHASIS F 11 · SCOTT CHASIS F 11 · SINGER CHASIS F 11 · SOUND WAVE CHASIS F 11 · SPORT GENEXA CHASIS F 11 · SUNKAI 70 PS 9503 · SUNKAI YVC 70 PS 9503 · TELEFAC CHASIS F 11 · TELEGAZI CHASIS F 11 · TELEVIDEON CHASIS F 11 · TENSAI CHASIS F 11 · UNITED CHASIS F 11 · URANYA CHASIS F 11 · VISION CHASIS F 11 · WATT-RADIO CHASIS F 11 · WELTBLICK CHASIS F 11 · WESTINGHOUSE CHASIS F 11 · WHITE-WESTINGHOUSE 6970 NICAM TXT · WHITE-WESTINGHOUSE 7663 NICAM TXT · WHITE-WESTINGHOUSE W 6970 NICAM TXT · WHITE-WESTINGHOUSE W 7663 NICAM TXT
