HR 8324

type ST · family 1YP · 42.6 kV maximum anode voltage · 110° deflection · 4 windings · 372 g

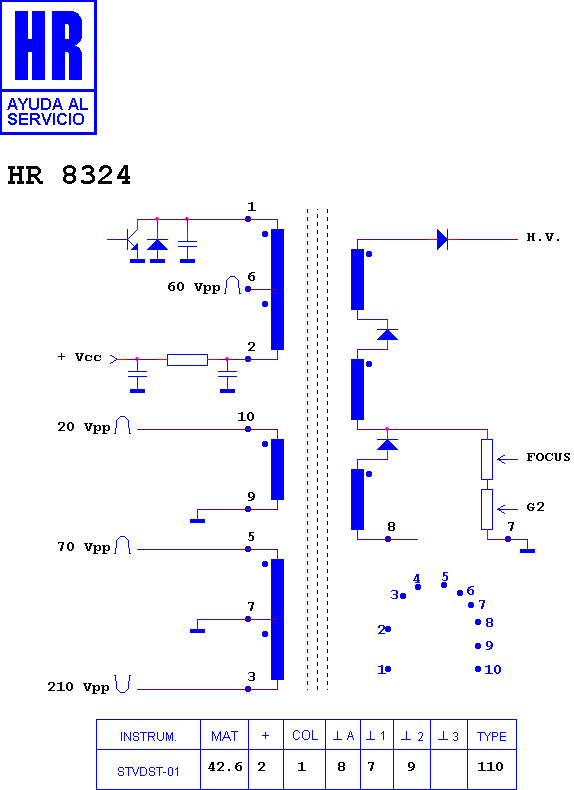

Schematic diagram for HR 8324
schematic

Manufacturer equivalents (2)

334 P 19305 · 334 P 193050

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8507 · HR 8901 · HR 6554 · HR 6556 · HR 6720 · HR 6592 · HR 6292 · HR 7250 · HR 7195 · HR 7335 · HR 6704 · HR 7187

Fitted to (19)

MITSUBISHI CT 21 A 3 EDT · MITSUBISHI CT 29 A 4 EDT · MITSUBISHI CT 29 A 4 EST · MITSUBISHI CT 29 A 4 STX · MITSUBISHI CT 29 A 4 TX · MITSUBISHI CT 29 A 6 EDT · MITSUBISHI CT 29 A 6 FM · MITSUBISHI CT 29 A 6 LST · MITSUBISHI CT 29 A 6 TX · MITSUBISHI CT 29 B 2 EDT · MITSUBISHI CT 29 B 2 FSM · MITSUBISHI CT 29 B 2 STX · MITSUBISHI CT 29 B 2 TX · MITSUBISHI CT 29 B 3 EDT · MITSUBISHI CT 29 B 3 STX · MITSUBISHI CT 29 B 3 TX · MITSUBISHI CT 29 B 4 EDT · MITSUBISHI CT 2965 · MITSUBISHI CT 39 A 4
