HR 7967

type ST · family 1YP · 21.3 kV maximum anode voltage · 90° deflection · 4 windings · 410 g

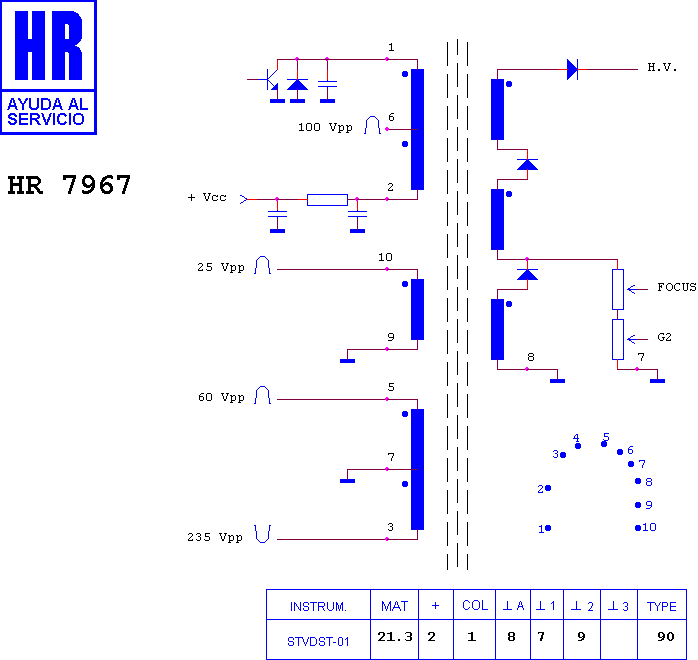

Schematic diagram for HR 7967
schematic

Manufacturer equivalents (2)

334 P 22002 · 334 P 220020

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8359 · HR 8222 · HR 8330 · HR 7435 · HR 7445 · HR 8688 · HR 8804 · HR 8448 · HR 8813 · HR 8843 · HR 7453 · HR 7634

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (13)

MITSUBISHI CHASIS EURO 14 · MITSUBISHI CHASIS EURO 14 SF · MITSUBISHI CT 21 A 5 · MITSUBISHI CT 21 A 5 EST · MITSUBISHI CT 21 A 5 LST · MITSUBISHI CT 21 A 5 STX · MITSUBISHI CT 21 A 5 TX · MITSUBISHI CT 21 M 3 · MITSUBISHI CT 21 M 3 TX · MITSUBISHI CT 21 M 4 · MITSUBISHI CT 21 M 4 EPM · MITSUBISHI CT 25 A 5 STX · MITSUBISHI ST 21 M 4

Search this part in the full database
